Montajul și reglarea distribuitorului H.P.W.® pas cu pas

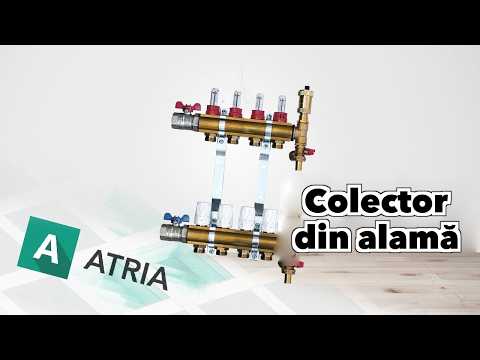

Distribuitorul H.P.W. are racorduri de tur și retur de 1". Bara superioară cu debitmetre este turul (apa caldă de la sursă), bara inferioară cu ventile termostatice este returul. Între distribuitor și țevile de la sursă recomandăm întotdeauna o pereche de robinete cu bilă – cu un sfert de rotație izolați întregul distribuitor, de exemplu la înlocuirea unui actuator sau la o reparație, fără a goli întreaga instalație.

Robinete cu bilă – drepte sau în unghi

Robinetele cu bilă H.P.W. se înșurubează la capătul distribuitorului cu un racord olandez de 1". Au termometru 0–80 °C integrat, astfel încât vedeți temperatura turului și a returului direct la distribuitor. Mânerul fluture colorat ușurează orientarea: cel roșu se montează pe tur, cel albastru pe retur.

• Robinet drept (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – țeava de la sursă continuă în axa distribuitorului; potrivit atunci când alimentarea vine din lateral.
• Robinet în unghi (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – rotește racordul cu 90°; practic atunci când țeava vine de jos (din pardoseală) sau de sus și în cutie nu există spațiu pentru o curbă.

Etanșați îmbinările filetate fără garnitură plată în mod obișnuit – cu bandă PTFE sau cânepă cu pastă de etanșare. La îmbinările cu garnitură plată nu omiteți garnitura și verificați ca aceasta să fie curată și corect așezată.

Temperatura apei pe tur

Încălzirea în pardoseală funcționează cu temperaturi scăzute ale apei. Dacă sursa de căldură livrează apă cu o temperatură potrivită pentru radiatoare (de exemplu un cazan pe combustibil solid sau un sistem mai vechi cu radiatoare), nu o puteți racorda direct la distribuitorul încălzirii în pardoseală. Între sursă și distribuitor se montează un grup de amestec (vană de amestec cu pompă) și un termostat de contact de siguranță, care oprește pompa circuitului de pardoseală la depășirea temperaturii setate. Deși temperatura max. de funcționare admisă a distribuitorului este de +80 °C, decisive sunt șapa și pardoseala finită – detalii găsiți mai jos, în secțiunea despre amestec și termostatul de siguranță.

Sursele de temperatură joasă, precum pompa de căldură sau centrala în condensare cu reglaj în funcție de temperatura exterioară, se racordează adesea direct la încălzirea în pardoseală – temperatura apei este atunci controlată de automatizarea proprie a sursei. Și aici merită însă montat un termostat de siguranță, ca protecție împotriva unei setări greșite.

Ieșirile circuitelor de pe distribuitorul H.P.W. au racord EK (Eurocon). Racordul cu compresie este format din piuliță, inel de strângere și ștuț cu garnitură O-ring din EPDM. La strângerea piuliței, inelul interior se comprimă și fixează ferm țeava. Îmbinarea este demontabilă – este suficient să deșurubați racordul și să scoateți țeava.

Cum montați racordul

1. Tăiați țeava perpendicular cu un dispozitiv de tăiat țeavă multistrat. Nu folosiți ferăstrăul – lasă bavuri și deformează secțiunea.
2. Calibrați și teșiți capătul țevii cu un calibrator, astfel încât secțiunea să fie rotundă, iar muchia să nu deterioreze garnitura O-ring la introducerea țevii.
3. Introduceți pe țeavă piulița și inelul de strângere în ordinea și orientarea corectă – piulița cu filetul spre ieșirea distribuitorului.
4. Verificați curățenia și garnitura O-ring – totul trebuie să fie curat, iar garnitura de etanșare nu trebuie să fie deteriorată.
5. Împingeți țeava pe ștuț până la capăt. La nevoie, umeziți ușor garnitura O-ring – exclusiv cu un lubrifiant pe bază de silicon. Piesele din cauciuc EPDM nu se ung niciodată cu uleiuri minerale.
6. Înșurubați piulița pe ieșirea EK cu mâna și apoi strângeți-o cu o cheie de mărime potrivită. Cuplul de strângere pentru racordul ALPEX 16 × 2 ALU-EK (500684) este de 25–35 Nm, pentru racordul RCS16 de 30–40 Nm.
7. Marcați circuitul – scrieți numărul circuitului și încăperea atât pe țeavă, cât și pe distribuitor.

Reguli care merită respectate

• Începutul și capătul aceleiași bucle se racordează la tur și la retur sub același număr de circuit. Inversarea lor este una dintre cele mai frecvente greșeli – circuitul nu mai poate fi reglat corect.
• Mărimea racordului trebuie să corespundă exact țevii – racordul 16 × 2 doar pentru țeavă de 16 × 2 mm.
• Țeava PEX-AL-PEX își păstrează forma după îndoire datorită stratului de aluminiu și nu revine. Formați curbele de sub distribuitor lin, fără frângeri, și nu tensionați țeava – îmbinarea nu trebuie solicitată la tracțiune.
• Țevile de alimentare din zonele care nu trebuie încălzite (de exemplu când trec strâns una lângă alta prin hol) se pozează în tub de protecție sau se izolează, ca să nu supraîncălzească holul.

Țeava se fixează pe izolația pardoselii cu clipsuri sau cu agrafe în placa sistem cu caroiaj. Accesoriile pentru pozarea țevii le găsiți pe pagina Țeavă, racorduri și placă sistem.

Aerul este cel mai frecvent motiv pentru care un circuit al încălzirii în pardoseală nu încălzește. Țeava din pardoseală este lungă și pozată orizontal, așa că aerul nu iese singur din ea – trebuie împins afară din circuite de curentul de apă. De aceea încălzirea în pardoseală nu se umple pur și simplu prin sursa de căldură, ci se spală circuit cu circuit.

Procedura de spălare

1. Închideți robinetele cu bilă, astfel încât apa de spălare să nu ajungă în sursa de căldură.
2. Racordați pe partea turului un furtun de umplere (de la rețeaua de apă sau de la o pompă de umplere), iar pe partea returului un furtun de golire care duce într-o găleată sau la canalizare – la robinetele de golire ale distribuitorului sau la robinetele de umplere și golire de pe țevile de alimentare.
3. Cu ventilele de închidere închideți toate circuitele, cu excepția primului.
4. Lăsați apa să curgă până când din furtunul de golire iese un jet continuu, fără bule. Un circuit lung durează mai mult – volumul de apă al țevii 16 × 2 este de 0,113 l pe metru, deci un circuit cu 100 m de țeavă conține aproximativ 11,3 litri de apă.
5. Închideți primul circuit, deschideți-l pe al doilea și repetați procedura până când toate circuitele sunt spălate.
6. La final deschideți toate circuitele și robinetele cu bilă, completați instalația până la presiunea de funcționare și lăsați aerisitorul automat să-și facă treaba.

Aerisitorul automat de pe distribuitorul H.P.W. elimină apoi continuu aerul care se eliberează din apă la încălzire, în primele zile și săptămâni de funcționare. După câteva zile de încălzire verificați presiunea din instalație și, la nevoie, completați cu apă. Dacă ansamblul dumneavoastră are aerisitor manual, aerisiți manual – de preferință cu pompa oprită, când aerul se adună în partea superioară a barei.

Proba de presiune este ultima ocazie de a descoperi o neetanșeitate înainte ca țeava să dispară sub șapă. Se efectuează după umplere și aerisire, întotdeauna înainte de turnarea șapei. Presiunea de probă și durata probei sunt stabilite de proiect sau de firma de instalații – pentru distribuitorul H.P.W. există însă o limită superioară fixă: presiunea max. de probă este de 10 bar. Presiunea max. de funcționare admisă a distribuitorului este de 6 bar.

Procedură

1. Verificați ca toate racordurile să fie strânse, circuitele deschise și instalația aerisită.
2. Dacă sunt montate robinete cu bilă, izolați prin închiderea lor sursa de căldură și alte echipamente cu presiune admisă mai mică, astfel încât să nu fie expuse presiunii de probă.
3. Racordați pompa de probă cu manometru și creșteți treptat presiunea până la valoarea din proiect – niciodată peste 10 bar.
4. În timpul probei verificați vizual și prin atingere fiecare îmbinare – racordurile de pe distribuitor, robinetele cu bilă și eventualele mufe de pe țevile de alimentare.
5. Urmăriți manometrul. O scădere ușoară a presiunii la început este normală la țevile din plastic (țeava se dilată puțin și se modifică temperatura apei), dar o presiune care scade continuu fără o cauză evidentă indică o neetanșeitate.
6. Notați rezultatul în procesul-verbal al probei: data, presiunea de probă, durata probei, presiunea finală și semnătura.

Se recomandă ca țevile să fie menținute sub presiune în timpul turnării șapei. Orice deteriorare a țevii cauzată de călcare sau de lucrul cu șapa se va manifesta imediat printr-o scădere a presiunii și poate fi reparată înainte ca șapa să se întărească.

Prima încălzire

După turnare, șapa nu trebuie încălzită imediat. Porniți prima încălzire abia după trecerea perioadei indicate de producătorul șapei și creșteți temperatura apei treptat. Programul exact de încălzire (temperatura de pornire, ritmul de creștere, timpul de menținere) este stabilit de producătorul șapei și al pardoselii finite.

Circuitele dintr-o casă diferă atât ca lungime, cât și ca necesar de căldură. Apa urmează întotdeauna drumul cu cea mai mică rezistență, așa că fără echilibrare circuitele scurte ar primi prea multă apă, iar cele lungi prea puțină. Rezultatul sunt zone supraîncălzite și zone reci, o temperatură a apei inutil de mare și un consum mai mare de energie. Debitmetrele de pe distribuitorul H.P.W. măsoară în domeniul 0–5 l/min cu o precizie de ±10 %; au dublu reglaj, iar setarea poate fi blocată.

Dacă aveți un proiect al instalației

Proiectul încălzirii în pardoseală indică pentru fiecare circuit debitul necesar în l/min (sau în kg/h – 60 kg/h corespund aproximativ la 1 l/min). Aceste valori le setați pur și simplu pe debitmetre. Este metoda cea mai precisă, deoarece proiectantul cunoaște pierderile de căldură ale fiecărei încăperi.

Fără proiect – calcul din necesarul de căldură

Debitul necesar al unui circuit poate fi estimat cu formula:

Debit [l/min] = Puterea circuitului [W] / (69,8 × ΔT [K])

unde ΔT este diferența de temperatură dintre tur și retur. Încălzirea în pardoseală se proiectează de obicei pentru 5–10 K. Exemplu: un circuit din camera de zi trebuie să livreze 900 W la ΔT = 5 K, deci debitul va fi 900 / (69,8 × 5) ≈ 2,6 l/min. Valoarea 69,8 provine din capacitatea termică a apei – un litru pe minut transportă 69,8 W pentru fiecare kelvin de diferență de temperatură.

Dacă nu cunoașteți nici necesarul de căldură – metoda proporțională după lungime

Dacă toate circuitele sunt pozate cu un pas similar, iar încăperile au pierderi de căldură similare pe m², se poate folosi o metodă proporțională simplă. Puterea unui circuit este aproximativ proporțională cu suprafața pe care o acoperă și, prin urmare, cu lungimea țevii sale. Circuitului celui mai lung (cel mai solicitant) i se atribuie un debit calculat cu formula de mai sus, iar celelalte circuite se setează proporțional cu lungimea lor față de circuitul cel mai lung. Un exemplu ilustrativ este prezentat în tabelul de mai jos.

Bara inferioară a distribuitorului H.P.W. are ventile termostatice (de retur) integrate – câte unul pe fiecare circuit. Pe ele se montează direct capete termostatice sau actuatoare. În timp ce debitmetrul stabilește cantitatea maximă de apă care poate curge prin circuit, ventilul termostatic de pe retur închide și deschide circuitul după necesitate – și reglează astfel temperatura din încăpere.

Trei niveluri de reglare

• Fără reglare pe încăperi – circuitele sunt doar echilibrate cu debitmetrele, iar temperatura este reglată de sursa de căldură (de exemplu în funcție de temperatura exterioară). Varianta cea mai simplă, dar fără posibilitatea unei temperaturi diferite în fiecare încăpere.
• Cap termostatic pe ventil – o soluție ieftină și fără întreținere. Capul sesizează temperatura la distribuitor, nu în încăpere, așa că acționează mai degrabă ca limitare a temperaturii apei din circuit decât ca o adevărată reglare pe încăperi.
• Actuatoare și termostate de cameră – actuatorul de pe ventil este comandat de termostatul de cameră din încăperea respectivă. Circuitul se închide când în încăpere se atinge temperatura dorită și se deschide când temperatura scade. Este soluția cea mai comodă și cea mai economică.

La ce să fiți atenți la actuatoare

• Racordul – verificați ca capul sau actuatorul să corespundă racordului ventilului de pe distribuitor. Dacă nu sunteți sigur, contactați-ne înainte de cumpărare.
• Normal închis sau normal deschis – actuatoarele se fabrică în ambele variante. Alegeți tipul potrivit sistemului dumneavoastră de reglare.
• Pompa cu circuitele închise – dacă toate circuitele se închid în același timp, pompa ar funcționa împotriva ventilelor închise. Soluția este oprirea pompei prin automatizare (când niciun termostat nu cere căldură) sau lăsarea unui circuit fără actuator, de exemplu în baie.
• Zonare rezonabilă – încălzirea în pardoseală reacționează lent. Schimbările mari și frecvente de temperatură în încăperi sunt mai puțin avantajoase decât o temperatură stabilă cu o reducere moderată.

Încălzirea în pardoseală are nevoie de o temperatură scăzută a apei. Dacă aceeași sursă de căldură alimentează și radiatoare sau un boiler de apă caldă menajeră ori dacă este vorba de un cazan pe combustibil solid, apa pentru încălzirea în pardoseală se pregătește într-un circuit de amestec: vana de amestec adaugă la apa caldă de la sursă apă mai rece din retur, iar o pompă de circulație separată o transportă la distribuitor.

Termostatul de contact de siguranță AVANSA TH 2A

Termostatul de contact AVANSA TH 2A (312034) se fixează cu un arc direct pe țeavă sau pe distribuitor. La atingerea temperaturii setate, bimetalul său comută contactul – conectat ca protecție, întrerupe faza către pompa circuitului de pardoseală atunci când apa pe tur este prea fierbinte. Domeniul de temperatură este 20–90 °C, histerezisul 8–3 °C, tensiunea 230 V, iar gradul de protecție IP 20; se montează pe țevi cu diametrul de până la 2". Setați temperatura de declanșare conform proiectului și recomandărilor producătorilor șapei și ai pardoselii finite – în sistemele umede obișnuite, limita de siguranță se setează cu mult sub temperatura max. de funcționare admisă a distribuitorului (+80 °C). Lăsați conexiunile electrice în seama unui electrician.

Pompele de circulație AVANSA 25/4/130 și 25/6/130

Pompele de circulație AVANSA cu trei viteze, cu lungime de montaj de 130 mm și filet de racord de 6/4", sunt potrivite pentru circuitul de amestec al încălzirii în pardoseală sau pentru circulația apei în instalație. Viteza se schimbă cu un comutator pe cutia de borne.

• AVANSA 25/4/130 – înălțime de pompare 4 m, debit max. 48 l/min, putere absorbită 72/53/38 W. Pentru instalații mai mici, cu mai puține circuite, mai scurte.
• AVANSA 25/6/130 – înălțime de pompare 6 m, debit max. 55 l/min, putere absorbită 93/67/46 W. Pentru instalații mai mari și circuite mai lungi.

Înălțimea de pompare trebuie să acopere pierderile de presiune ale circuitului – acestea depind de lungimea țevii, de numărul de circuite și de rezistența armăturilor. Pentru o casă unifamilială obișnuită este de regulă suficientă o pompă cu înălțimea de pompare de până la 6 m. La echilibrare setați cea mai mică viteză la care și circuitul cel mai solicitant atinge debitul necesar. Mai multe despre pompele și termostatele AVANSA găsiți pe avansa-europe.com.

Radiatoare în aceeași instalație

Dacă distribuitorul H.P.W. alimentează radiatoare (distribuție în stea) sau aveți în casă, pe lângă încălzirea în pardoseală, și radiatoare, pentru radiatoarele cu racord lateral este potrivit setul termostatic AVANSA TH6 – ventil termostatic DN15 în variantă de colț 1/2", cu cap cu lichid conform EN 215. Scala capului corespunde temperaturilor de la 6 °C (*), prin 20 °C (treapta 3), până la 28 °C (treapta 5). Pentru radiatoarele cu racord inferior este disponibil setul de reglaj HPW Set2 – îl găsiți la accesorii.

După echilibrare și primul sezon de încălzire, instalația ar trebui să funcționeze fără intervenții. Totuși, merită să acordați distribuitorului câteva minute o dată pe an, ideal la începutul sezonului de încălzire.

• Presiunea în instalație – verificați manometrul de la sursa de căldură. Dacă presiunea scade în mod repetat, căutați neetanșeitatea; completarea frecventă aduce în instalație oxigen și impurități.
• Aerisirea – verificați ca aerisitorul automat să nu picure și ca din circuite să nu se audă bolboroseală.
• Debitmetrele – comparați indicațiile cu valorile din procesul-verbal de punere în funcțiune. Un debit semnificativ mai mic într-un circuit poate indica aer sau impurități.
• Termometrele de pe robinetele cu bilă – diferența dintre temperaturile turului și returului arată cum cedează instalația căldura. O diferență foarte mică la un debit mare indică faptul că pompa funcționează inutil de rapid.
• Actuatoarele – verificați ca circuitele să se deschidă când termostatul cere căldură și să se închidă când cererea încetează.
• Îmbinările – verificați vizual racordurile și robinetele cu bilă pentru eventuale urme de umiditate.

Dacă trebuie să închideți un circuit (de exemplu la schimbarea pardoselii finite), închideți-l atât pe tur, cât și pe retur – celelalte încăperi vor continua să se încălzească. Pentru lucrări la întregul distribuitor închideți robinetele cu bilă; nu este nevoie să goliți instalația.

Tot ce aveți nevoie pentru montaj – robinete cu bilă, cutii, țeavă și racorduri – găsiți pe pagina Accesorii, iar comparația dintre distribuitoarele din alamă și cele din inox în secțiunea Distribuitoare din inox. Înapoi la prezentarea distribuitoarelor H.P.W.
