Montaža i podešavanje razdjelnika H.P.W.® korak po korak

Razdjelnik H.P.W. ima priključak polaza i povrata 1". Gornja razdjelna cijev s protokomjerima je polaz (topla voda iz izvora), a donja sabirna cijev s termostatskim ventilima je povrat. Između razdjelnika i cijevi od izvora preporučujemo uvijek ugraditi par kuglastih ventila – omogućuju zatvaranje cijelog razdjelnika jednim okretom za četvrtinu kruga, primjerice pri zamjeni pogona ili popravku, bez pražnjenja cijelog sustava.

Kuglasti ventili – ravni ili kutni

Kuglasti ventili H.P.W. navijaju se na kraj razdjelnika pomoću holender spoja 1". Imaju ugrađen termometar 0–80 °C, pa temperaturu polaza i povrata vidite izravno na razdjelniku. Leptir ručica u boji olakšava snalaženje: crvena ide na polaz, plava na povrat.

• Ravni ventil (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – cijev od izvora nastavlja se u osi razdjelnika; prikladan kada dovod dolazi sa strane.
• Kutni ventil (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – zakreće priključak za 90°; praktičan kada cijev dolazi odozdo (iz poda) ili odozgo, a u ormariću nema mjesta za luk.

Navojne spojeve bez plosnate brtve zabrtvite na uobičajen način – teflonskom trakom ili kudeljom s brtvenom pastom. Kod spojeva s plosnatom brtvom ne izostavljajte brtvu i pazite da je čista i pravilno postavljena.

Temperatura polazne vode

Podno grijanje radi s niskom temperaturom vode. Ako izvor topline daje vodu temperature prikladne za radijatore (primjerice kotao na kruta goriva ili stariji radijatorski sustav), ne smijete ga izravno spojiti na razdjelnik podnog grijanja. Između izvora i razdjelnika pripada miješanje (miješajući ventil s pumpom) i sigurnosni nalijegajući termostat, koji pri prekoračenju namještene temperature isključuje pumpu kruga podnog grijanja. Najviša dopuštena radna temperatura razdjelnika jest +80 °C, no odlučujući su estrih i podna obloga – pojedinosti ćete pronaći u odjeljku o miješanju i sigurnosnom termostatu niže.

Niskotemperaturni izvori, poput dizalice topline ili kondenzacijskog kotla s ekvitermnom regulacijom, često se na podno grijanje spajaju izravno – temperaturom vode tada upravlja regulacija izvora. I ovdje se ipak isplati sigurnosni termostat kao zaštita u slučaju pogrešne postavke.

Izlazi krugova na razdjelniku H.P.W. imaju priključak EK (eurokonus). Kompresijski priključak sastoji se od matice, steznog prstena i umetka s O-prstenom od EPDM-a. Pritezanjem matice unutarnji se prsten stisne i čvrsto obuhvati cijev. Spoj je rastavljiv – pri demontaži dovoljno je odviti priključak i izvući cijev.

Postupak montaže priključka

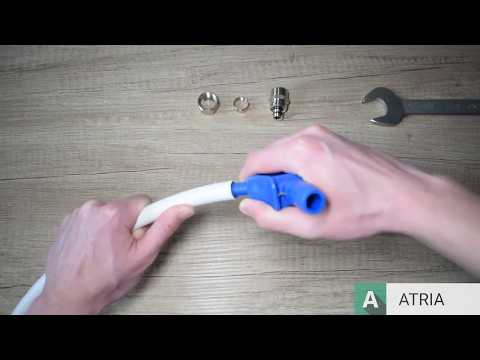

1. Cijev odrežite okomito rezačem za višeslojne cijevi. Ne koristite pilu – ostavlja srh i deformira presjek.
2. Poravnajte i skosite rub kalibratorom, kako bi presjek bio okrugao i kako rub pri navlačenju ne bi oštetio O-prsten.
3. Navucite maticu i stezni prsten na cijev ispravnim redoslijedom i u ispravnom smjeru – matica navojem prema izlazu razdjelnika.
4. Provjerite čistoću i O-prsten – sve mora biti čisto, a brtveni O-prsten ne smije biti oštećen.
5. Navucite cijev na umetak do kraja. Po potrebi O-prsten lagano navlažite – isključivo mazivom na bazi silikona. Gumeni dijelovi od EPDM-a ni u kojem se slučaju ne smiju podmazivati mineralnim uljima.
6. Maticu rukom navijte na izlaz EK, a zatim je pritegnite ključem odgovarajuće veličine. Moment pritezanja za priključak ALPEX 16 × 2 ALU-EK (500684) iznosi 25–35 Nm, a za priključak RCS16 30–40 Nm.
7. Označite krug – na cijev i na razdjelnik upišite broj kruga i prostoriju.

Pravila kojih se isplati pridržavati

• Početak i kraj iste petlje idu na polaz i povrat pod istim brojem kruga. Zamjena je jedna od najčešćih pogrešaka – krug se tada ne može ispravno regulirati.
• Dimenzija priključka mora točno odgovarati cijevi – priključak 16 × 2 samo za cijev 16 × 2 mm.
• Cijev PEX-AL-PEX nakon savijanja zadržava oblik zahvaljujući aluminijskom sloju i ne vraća se natrag. Lukove ispod razdjelnika oblikujte blago, bez prelamanja, i cijev ne zatežite – spoj ne smije biti opterećen vlačnom silom.
• Dovode na mjestima koja se ne trebaju grijati (primjerice gusto jedan uz drugi u hodniku) preporučljivo je voditi u zaštitnoj cijevi ili s izolacijom, kako ne bi pregrijavali hodnik.

Cijev se na izolaciju poda pričvršćuje pričvrsnim kopčama ili spojnicama u sustavnu ploču s rasterom. Pribor za polaganje pronaći ćete na stranici Cijevi, priključci i sustavna ploča.

Zrak je najčešći razlog zašto neki krug podnog grijanja ne grije. Cijev u podu je duga i položena vodoravno, pa zrak iz nje sam ne izlazi – iz krugova ga treba istisnuti strujom vode. Zato se podno grijanje ne puni samo preko izvora topline, nego se ispire krug po krug.

Postupak ispiranja

1. Zatvorite kuglaste ventile kako voda pri ispiranju ne bi išla u izvor topline.
2. Na strani polaza spojite crijevo za punjenje (iz vodovoda ili iz pumpe za punjenje), a na strani povrata crijevo za pražnjenje u kantu ili odvod – na ispusne ventile razdjelnika ili na ventile za punjenje i pražnjenje u dovodnim cijevima.
3. Zapornim ventilima zatvorite sve krugove osim prvog.
4. Puštajte vodu dok iz crijeva za pražnjenje ne poteče neprekinut mlaz bez mjehurića. Kod dugog kruga to traje dulje – volumen vode u cijevi 16 × 2 je 0,113 l po metru, pa krug sa 100 m cijevi sadrži približno 11,3 litre vode.
5. Zatvorite prvi krug, otvorite drugi i ponavljajte postupak dok ne isperete sve krugove.
6. Na kraju otvorite sve krugove i kuglaste ventile, dopunite sustav do radnog tlaka i pustite automatski odzračni ventil da radi.

Automatski odzračni ventil na razdjelniku H.P.W. potom kontinuirano odvodi zrak koji se u prvim danima i tjednima rada oslobađa iz vode pri zagrijavanju. Nakon nekoliko dana grijanja provjerite tlak u sustavu i po potrebi dolijte vodu. Ako imate komplet s ručnim odzračnim ventilom, odzračite ga ručno – najbolje dok pumpa ne radi, kada se zrak skupi u gornjem dijelu razdjelne cijevi.

Tlačna proba posljednja je prilika da otkrijete propuštanje prije nego što cijev nestane ispod estriha. Provodi se nakon punjenja i odzračivanja, uvijek prije lijevanja estriha. Visinu ispitnog tlaka i trajanje probe određuje projekt ili instalaterska tvrtka – za razdjelnik H.P.W. ipak vrijedi čvrsta gornja granica: najviši ispitni tlak iznosi 10 bar. Najviši dopušteni pogonski tlak razdjelnika je 6 bar.

Postupak

1. Provjerite jesu li svi priključci pritegnuti, krugovi otvoreni i sustav odzračen.
2. Ako su ugrađeni kuglasti ventili, odvojite izvor topline i ostale uređaje s nižim dopuštenim tlakom zatvaranjem kuglastih ventila, kako ne bi bili opterećeni ispitnim tlakom.
3. Spojite tlačnu pumpu s manometrom i postupno povećavajte tlak do vrijednosti koju određuje projekt – nikada iznad 10 bar.
4. Tijekom probe provjerite svaki spoj vizualno i opipom – priključke na razdjelniku, kuglaste ventile i eventualne spojnice na dovodima.
5. Pratite manometar. Mali pad tlaka na početku uobičajen je kod plastičnih cijevi (cijev se malo rastegne, mijenja se temperatura vode), no tlak koji dugo pada bez očitog razloga znak je propuštanja.
6. Rezultat upišite u zapisnik: datum, ispitni tlak, trajanje probe, tlak na kraju i potpis.

Preporučuje se da cijevi tijekom lijevanja estriha ostanu pod tlakom. Eventualno oštećenje cijevi pri hodanju ili radu s estrihom tako se odmah pokaže padom tlaka i može se popraviti još prije stvrdnjavanja.

Prvo zagrijavanje estriha

Nakon lijevanja estrih se ne smije odmah zagrijati. S prvim grijanjem započnite tek nakon isteka vremena koje propisuje proizvođač estriha, a temperaturu vode povećavajte postupno. Točan režim početnog zagrijavanja (početna temperatura, brzina povećanja, vrijeme održavanja) određuje proizvođač estriha i podne obloge.

Krugovi u kući imaju različitu duljinu i različitu potrebu za toplinom. Voda uvijek traži put najmanjeg otpora, pa bi bez uravnoteženja kratki krugovi dobivali previše vode, a dugi premalo. Posljedica su pregrijana i hladna mjesta, nepotrebno visoka temperatura vode i veća potrošnja energije. Protokomjeri na razdjelniku H.P.W. mjere u rasponu 0–5 l/min s točnošću ±10 %, omogućuju dvostruku regulaciju, a postavku je moguće zaključati.

Ako imate projekt

Projekt podnog grijanja za svaki krug navodi potreban protok u l/min (ili u kg/h – 60 kg/h odgovara otprilike 1 l/min). Te vrijednosti jednostavno namjestite na protokomjerima. To je najtočniji način jer projektant poznaje toplinske gubitke svake prostorije.

Ako nemate projekt – izračun iz potrebe za toplinom

Potreban protok kruga može se procijeniti formulom:

Protok [l/min] = Snaga kruga [W] / (69,8 × ΔT [K])

pri čemu je ΔT razlika temperatura polaza i povrata. Kod podnog grijanja uobičajeno se projektira 5 do 10 K. Primjer: krug u dnevnom boravku treba predati 900 W pri ΔT = 5 K, pa će protok biti 900 / (69,8 × 5) ≈ 2,6 l/min. Broj 69,8 proizlazi iz toplinskog kapaciteta vode – jedna litra u minuti prenosi 69,8 W za svaki kelvin razlike temperature.

Ako ne znate ni potrebu za toplinom – razmjerna metoda prema duljini

Ako su svi krugovi položeni sa sličnim razmakom i prostorije imaju slične toplinske gubitke po m², može se primijeniti jednostavna razmjerna metoda. Snaga kruga približno je razmjerna površini koju pokriva, a time i duljini cijevi. Najduljem (najzahtjevnijem) krugu protok se određuje prema gornjoj formuli, a ostalim krugovima protok se namješta u omjeru njihove duljine prema najduljem krugu. Ilustrativni primjer nalazi se u tablici niže.

Na donjoj sabirnoj cijevi razdjelnika H.P.W. nalaze se integrirani termostatski (povratni) ventili – po jedan na svakom krugu. Termostatske glave ili elektrotermički pogoni montiraju se izravno na njih. Dok protokomjer određuje koliko vode najviše može proteći krugom, termostatski ventil na povratu krug po potrebi zatvara i otvara – i tako regulira temperaturu u prostoriji.

Tri razine regulacije

• Bez regulacije prostorija – krugovi su samo uravnoteženi protokomjerima, a temperaturom upravlja izvor topline (primjerice ekvitermno). Najjednostavnije, ali bez mogućnosti različite temperature u svakoj prostoriji.
• Termostatska glava na ventilu – jeftino rješenje bez održavanja. Glava mjeri temperaturu kod razdjelnika, a ne u prostoriji, pa je to više ograničenje temperature vode u krugu nego prava sobna regulacija.
• Elektrotermički pogoni i sobni termostati – pogonom na ventilu upravlja sobni termostat u pripadajućoj prostoriji. Krug se zatvori kada se u prostoriji postigne željena temperatura, a otvori kada temperatura padne. To je najudobnije i najštedljivije rješenje.

Na što misliti kod elektrotermičkih pogona

• Priključak – provjerite odgovara li glava ili pogon priključku ventila na razdjelniku. Ako niste sigurni, javite nam se prije kupnje.
• Bez napona zatvoren ili otvoren – pogoni se proizvode u obje izvedbe. Odaberite tip koji odgovara vašoj regulaciji.
• Pumpa pri zatvorenim krugovima – ako se svi krugovi zatvore istodobno, pumpa bi radila protiv zatvorenih ventila. Rješenje je isključivanje pumpe putem regulacije (kada nijedan termostat ne traži toplinu) ili ostavljanje jednog kruga bez pogona, primjerice u kupaonici.
• Promišljeno zoniranje – podno grijanje reagira sporo. Česte velike promjene temperature u prostorijama manje su povoljne od stabilne temperature s umjerenim noćnim sniženjem.

Podno grijanje treba nisku temperaturu vode. Ako isti izvor topline opskrbljuje i radijatore ili spremnik tople vode, ili ako je riječ o kotlu na kruta goriva, voda za podno grijanje priprema se u miješajućem krugu: miješajući ventil toploj vodi iz izvora primiješa hladniju vodu iz povrata, a zasebna cirkulacijska pumpa dovodi je u razdjelnik.

Sigurnosni nalijegajući termostat AVANSA TH 2A

Nalijegajući termostat AVANSA TH 2A (312034) pričvršćuje se oprugom izravno na cijev ili na razdjelnik. Bimetal u njemu pri postizanju namještene temperature prebacuje kontakt – spojen kao isklopni prekida fazu pumpe kruga podnog grijanja kada je polazna voda pretopla. Temperaturni raspon iznosi 20–90 °C, temperaturna diferencija 8–3 °C, napon 230 V, a stupanj zaštite IP 20; montira se na cijevi promjera do 2". Temperaturu isključivanja namjestite prema projektu i preporukama proizvođača estriha i podne obloge – kod uobičajenih mokrih sustava sigurnosna granica bira se znatno ispod najviše dopuštene radne temperature razdjelnika (+80 °C). Električno spajanje prepustite električaru.

Cirkulacijske pumpe AVANSA 25/4/130 i 25/6/130

Za miješajući krug podnog grijanja ili za cirkulaciju vode u sustavu prikladne su trobrzinske cirkulacijske pumpe AVANSA s ugradbenom duljinom od 130 mm i priključnim navojem 6/4". Brzina se mijenja preklopkom na priključnoj kutiji.

• AVANSA 25/4/130 – visina dobave 4 m, najveći protok 48 l/min, snaga 72/53/38 W. Za manje sustave s manje kraćih krugova.
• AVANSA 25/6/130 – visina dobave 6 m, najveći protok 55 l/min, snaga 93/67/46 W. Za veće sustave i dulje krugove.

Visina dobave pumpe mora pokriti tlačne gubitke kruga – oni ovise o duljini cijevi, broju krugova i otporu armatura. Za uobičajenu obiteljsku kuću u pravilu je dovoljna pumpa s visinom dobave do 6 m. Pri uravnoteženju namjestite najnižu brzinu pri kojoj i najzahtjevniji krug postiže potreban protok. Više o pumpama i termostatima AVANSA pronaći ćete na avansa-europe.com.

Radijatori u istom sustavu

Ako razdjelnik H.P.W. napaja radijatore (razdjelnički razvod) ili u kući osim podnog grijanja imate i radijatore, za radijatore s bočnim priključkom prikladan je termostatski set AVANSA TH6 – termostatski ventil DN15 u kutnoj izvedbi 1/2" s glavom s tekućinskim osjetnikom prema EN 215. Skala glave odgovara temperaturama od 6 °C (*) preko 20 °C (stupanj 3) do 28 °C (stupanj 5). Za radijatore s donjim priključkom namijenjen je regulacijski set HPW Set2, koji ćete pronaći u priboru.

Nakon uravnoteženja i prve sezone grijanja sustav bi trebao raditi bez zahvata. Ipak se isplati jednom godišnje, najbolje na početku sezone grijanja, posvetiti razdjelniku nekoliko minuta.

• Tlak u sustavu – provjerite manometar kod izvora topline. Ako tlak dulje vrijeme pada, potražite mjesto propuštanja; redovito dolijevanje vode unosi u sustav kisik i nečistoće.
• Odzračivanje – provjerite da automatski odzračni ventil ne kapa i da se iz krugova ne čuje žuborenje.
• Protokomjeri – usporedite očitanja s vrijednostima u zapisniku. Znatno manji protok u jednom krugu može značiti zrak ili nečistoće.
• Termometri na kuglastim ventilima – razlika temperatura polaza i povrata pokazuje kako sustav predaje toplinu. Vrlo mala razlika pri velikom protoku upućuje na nepotrebno brzu pumpu.
• Elektrotermički pogoni – provjerite otvaraju li se krugovi kada termostat zatraži toplinu i zatvaraju li se kada zahtjev prestane.
• Spojevi – vizualno provjerite priključke i kuglaste ventile ima li tragova vlage.

Ako trebate isključiti neki krug (primjerice pri zamjeni podne obloge), zatvorite ga na polazu i na povratu – ostale se prostorije i dalje griju. Pri zahvatu na cijelom razdjelniku zatvorite kuglaste ventile; sustav ne morate prazniti.

Sve za montažu – kuglaste ventile, ormariće, cijevi i priključke – pronaći ćete na stranici Pribor, a usporedbu mjedenih i inox razdjelnika u odjeljku Inox razdjelnici. Natrag na pregled razdjelnika H.P.W.
