Montaż i regulacja rozdzielacza H.P.W.® krok po kroku

Praktyczna instrukcja od umiejscowienia szafki, przez podłączenie rury PEX-AL-PEX 16 × 2, napełnianie i próbę ciśnieniową, aż po równoważenie hydrauliczne przepływomierzami 0–5 l/min i regulację temperatury w pomieszczeniach.

updateZaktualizowano: verifiedSprawdzone przez techników ATRIA SK s.r.o.

handymanSzybki montaż na wspornikachlinkZłączki zaciskowe 16 × 2 EKcompressCiśnienie próbne maks. 10 barspeedRównoważenie 0–5 l/min
menu_bookInstrukcja

Dla kogo jest ta instrukcja i czego potrzebujesz

Tę instrukcję przygotowaliśmy dla właścicieli domów, którzy montują ogrzewanie podłogowe samodzielnie lub chcą rozumieć pracę firmy instalacyjnej, oraz dla instalatorów, którzy po raz pierwszy pracują z rozdzielaczami H.P.W.®. Procedura dotyczy wszystkich rozmiarów od 2 do 12 obwodów – różnią się one tylko długością, a wyposażenie i sposób montażu są takie same.

Rozdzielacz jest dostarczany z zaworami odcinającymi, śrubunkami regulacyjnymi z przepływomierzami, automatycznym odpowietrznikiem i zaworem spustowym. Przed montażem przygotuj też złączki zaciskowe do rury (dwie sztuki na każdy obwód), zawory kulowe 1" z termometrem (czerwony na zasilanie, niebieski na powrót) oraz szafkę odpowiedniej wielkości. Dobór szafki według liczby obwodów znajdziesz na stronie Szafki do rozdzielaczy.

Narzędzia i materiały pomocnicze

  • obcinak do rur wielowarstwowych (nożycowy lub krążkowy), ewentualnie kalibrator do wyrównania i sfazowania krawędzi rury,
  • klucze płaskie lub nastawne odpowiedniego rozmiaru, najlepiej klucz dynamometryczny,
  • wiertarka, kołki i wkręty do mocowania szafki i wsporników, poziomica,
  • pompa do prób ciśnieniowych z manometrem,
  • wąż do napełniania i wąż spustowy, wiadro, ścierka,
  • marker lub etykiety do oznaczenia obwodów.
Montaż rozdzielacza i akcesoriów wykona wprawny majsterkowicz. Podłączenie do działającej instalacji grzewczej, ustawienie źródła ciepła i podłączenie elektryczne pompy czy termostatów zalecamy powierzyć specjaliście lub przynajmniej dać mu do sprawdzenia.
format_list_numberedProcedura w skrócie

Montaż rozdzielacza w 9 krokach

1. Lokalizacja

Wybierz miejsce jak najbliżej środka ogrzewanej powierzchni kondygnacji, z łatwym dostępem i wystarczającą ilością miejsca na szafkę.

2. Szafka i wsporniki

Osadź szafkę (w ścianie lub na ścianie), ustaw jej wysokość i głębokość według podłogi i zawieś rozdzielacz na wspornikach.

3. Zawory kulowe

Przykręć zawory kulowe 1" – czerwony na zasilanie (górna belka), niebieski na powrót (dolna belka).

4. Zasilanie i powrót

Podłącz rury od źródła ciepła lub z układu mieszającego. Przy wyższej temperaturze źródła nie zapomnij o mieszaniu i termostacie bezpieczeństwa.

5. Obwody

Rurę każdego obwodu podłącz złączką zaciskową EK – początek pętli do zasilania, koniec do powrotu pod tym samym numerem obwodu.

6. Napełnianie i płukanie

Napełnij instalację i płucz obwód po obwodzie, aż z węża spustowego będzie wypływać woda bez pęcherzyków.

7. Próba ciśnieniowa

Podnieś ciśnienie w instalacji zgodnie z projektem, nigdy powyżej maks. ciśnienia próbnego rozdzielacza 10 bar, i sprawdź szczelność wszystkich połączeń.

8. Równoważenie

Przepływomierzami ustaw przepływ każdego obwodu według jego długości i zapotrzebowania na ciepło, a następnie zablokuj ustawienie.

9. Regulacja

Zamontuj głowice termostatyczne lub siłowniki na powrocie, ustaw pompę i zapisz wartości w protokole.

placeKrok 1 i 2

Umiejscowienie rozdzielacza i montaż szafki

Umiejscowienie rozdzielacza wpływa na cały projekt ogrzewania podłogowego. Im bliżej środka ogrzewanej powierzchni się znajduje, tym krótsze są odcinki doprowadzające do poszczególnych pomieszczeń. Doprowadzenia biegną zwykle przez korytarz, a gęsta wiązka rur potrafi go niepotrzebnie przegrzewać – także dlatego położenie centralne jest korzystniejsze niż w rogu domu. W domach piętrowych projektuje się zwykle osobny rozdzielacz dla każdej kondygnacji.

O czym pamiętać przy wyborze miejsca

  • Dostęp – do rozdzielacza będziesz wracać przy równoważeniu, odpowietrzaniu i wymianie siłowników. Nie zastawiaj go meblami ani nie zakrywaj płytkami bez drzwiczek rewizyjnych.
  • Wysokość – osadź rozdzielacz tak, aby rura mogła z belki wejść płynnym łukiem w podłogę i aby pod dolną belką było dość miejsca na złączki i klucz.
  • Ściana – szafka podtynkowa wymaga odpowiednio grubej ściany; przy cienkich ściankach działowych lub przy remoncie praktyczniejsza jest szafka natynkowa.
  • Prąd – jeśli planujesz siłowniki i termostaty pokojowe, przewidź w pobliżu szafki gniazdko lub zasilanie listwy przyłączeniowej.

Szafka i zawieszenie rozdzielacza

Szafki do rozdzielaczy osadza się w ścianie (podtynkowe) lub mocuje na ścianie (natynkowe). W każdym typie można ustawić wysokość i głębokość według podłogi – szafki podtynkowe H.P.W. mają wysokość regulowaną w zakresie około 575–665 mm i głębokość 110–175 mm (w niektórych typach 120–186 mm). Osadź szafkę w poziomie, a jej dolną krawędź wyrównaj z planowaną wysokością gotowej podłogi.

Rozdzielacz H.P.W. jest osadzony na aluminiowym wsporniku. Dzięki technologii szybkiego montażu wystarczy zawiesić go w szafce na wspornikach i dokręcić śrubami. Konstrukcja nowej generacji rozdzielaczy została zoptymalizowana właśnie po to, aby montaż w szafce był dla instalatorów jak najprostszy. Przed ostatecznym dokręceniem sprawdź, czy belki są w poziomie.

Jeszcze przed zakupem szafki porównaj jej szerokość z długością rozdzielacza z zaworami kulowymi (230 mm przy 2 obwodach do 735 mm przy 12 obwodach) i zostaw zapas na podłączenie rur i pracę kluczem. Zalecane kombinacje są w tabeli na stronie Akcesoria.
plumbingKrok 3 i 4

Podłączenie zasilania i powrotu

Rozdzielacz H.P.W. ma przyłącza zasilania i powrotu 1". Górna belka z przepływomierzami to zasilanie (ciepła woda ze źródła), dolna belka z zaworami termostatycznymi to powrót. Między rozdzielaczem a rurami od źródła zalecamy zawsze zamontować parę zaworów kulowych – pozwolą odciąć cały rozdzielacz jednym ćwierćobrotem, na przykład przy wymianie siłownika lub przy naprawie, bez spuszczania wody z całej instalacji.

Zawory kulowe – proste czy kątowe

Zawory kulowe H.P.W. przykręca się do końca rozdzielacza za pomocą półśrubunku 1". Mają wbudowany termometr 0–80 °C, dzięki czemu temperaturę zasilania i powrotu widzisz bezpośrednio przy rozdzielaczu. Kolorowy motylek ułatwia orientację: czerwony należy na zasilanie, niebieski na powrót.

  • Zawór prosty (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – rura od źródła biegnie dalej w osi rozdzielacza; odpowiedni, gdy zasilanie dochodzi z boku.
  • Zawór kątowy (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – obraca przyłącze o 90°; praktyczny, gdy rura dochodzi od dołu (z podłogi) lub od góry i w szafce nie ma miejsca na łuk.

Połączenia gwintowane bez uszczelki płaskiej uszczelnij w standardowy sposób – taśmą PTFE lub pakułami z pastą uszczelniającą. W połączeniach z uszczelką płaską nie pomijaj uszczelki i dbaj, aby była czysta i prawidłowo osadzona.

Temperatura wody zasilającej

Ogrzewanie podłogowe pracuje z niską temperaturą wody. Jeśli źródło ciepła dostarcza wodę o temperaturze odpowiedniej dla grzejników (na przykład kocioł na paliwo stałe lub starsza instalacja grzejnikowa), nie wolno podłączać go bezpośrednio do rozdzielacza podłogówki. Między źródłem a rozdzielaczem musi się znaleźć układ mieszający (zawór mieszający z pompą) i przylgowy termostat bezpieczeństwa, który po przekroczeniu ustawionej temperatury wyłączy pompę obwodu podłogowego. Maks. dopuszczalna temperatura robocza rozdzielacza wynosi wprawdzie +80 °C, ale decydujące są wylewka i posadzka – szczegóły znajdziesz w części o mieszaniu i termostacie bezpieczeństwa poniżej.

Źródła niskotemperaturowe, takie jak pompa ciepła czy kocioł kondensacyjny z regulacją pogodową, często podłącza się do podłogówki bezpośrednio – temperaturą wody steruje wtedy automatyka źródła. Również tu warto jednak zastosować termostat bezpieczeństwa jako zabezpieczenie na wypadek błędnego ustawienia.

linkKrok 5

Rury i złączki zaciskowe do podłączenia obwodów

Do rozdzielaczy H.P.W. zalecamy rurę wielowarstwową PEX-AL-PEX 16 × 2 i złączki zaciskowe z przyłączem EK (eurokonus). Na każdy obwód potrzebujesz dwóch złączek.

buildKrok 5

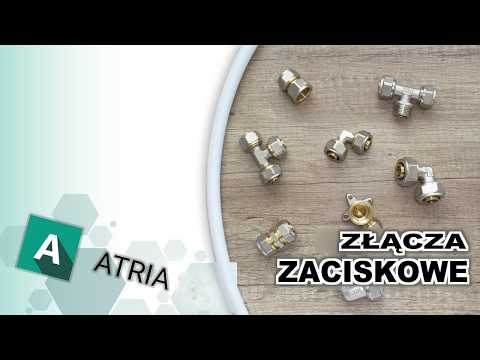

Jak prawidłowo podłączyć PEX-AL-PEX 16 × 2 złączką zaciskową EK

Króćce obwodów na rozdzielaczu H.P.W. mają przyłącze EK (eurokonus). Złączka zaciskowa składa się z nakrętki, pierścienia zaciskowego i króćca z o-ringiem z EPDM. Po dokręceniu nakrętki wewnętrzny pierścień zaciska się i mocno chwyta rurę. Połączenie jest rozłączne – przy demontażu wystarczy odkręcić złączkę i wyjąć rurę.

Montaż złączki krok po kroku

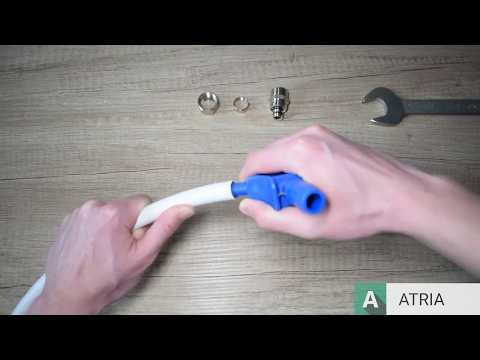

  1. Utnij rurę prostopadle obcinakiem do rur wielowarstwowych. Nie używaj piły – zostawia zadziory i deformuje przekrój.
  2. Skalibruj i sfazuj krawędź kalibratorem, aby przekrój był okrągły, a krawędź nie uszkodziła o-ringu przy nasuwaniu.
  3. Nasuń nakrętkę i pierścień zaciskowy na rurę we właściwej kolejności i kierunku – nakrętka gwintem w stronę króćca rozdzielacza.
  4. Sprawdź czystość i o-ring – wszystko musi być czyste, a uszczelniający o-ring nie może być uszkodzony.
  5. Nasuń rurę na króciec aż do oporu. W razie potrzeby lekko zwilż o-ring – wyłącznie smarem na bazie silikonu. Gumowych elementów z EPDM w żadnym wypadku nie wolno smarować olejami mineralnymi.
  6. Nakręć nakrętkę ręcznie na króciec EK, a następnie dokręć ją kluczem odpowiedniego rozmiaru. Moment dokręcania złączki ALPEX 16 × 2 ALU-EK (500684) wynosi 25–35 Nm, złączki RCS16 30–40 Nm.
  7. Oznacz obwód – na rurze i na rozdzielaczu zapisz numer obwodu i pomieszczenie.

Zasady, których warto przestrzegać

  • Początek i koniec tej samej pętli należą na zasilanie i powrót pod tym samym numerem obwodu. Zamiana to jeden z najczęstszych błędów – obwodu nie da się wtedy prawidłowo regulować.
  • Rozmiar złączki musi dokładnie odpowiadać rurze – złączka 16 × 2 tylko do rury 16 × 2 mm.
  • Rura PEX-AL-PEX po wygięciu zachowuje kształt dzięki warstwie aluminium i nie odskakuje. Łuki pod rozdzielaczem kształtuj płynnie, bez załamań, i nie naprężaj rury – połączenie nie może być obciążone rozciąganiem.
  • Doprowadzenia w miejscach, które nie mają grzać (na przykład gęsto obok siebie na korytarzu), warto prowadzić w rurze osłonowej lub w izolacji, aby nie przegrzewały korytarza.

Rurę mocuje się do izolacji podłogi klipsami mocującymi lub spinkami do płyty systemowej z rastrem. Akcesoria do układania znajdziesz na stronie Rury, złączki i płyta systemowa.

waterKrok 6

Napełnianie, płukanie i odpowietrzanie

Powietrze jest najczęstszą przyczyną, dla której któryś obwód podłogówki nie grzeje. Rura w podłodze jest długa i ułożona poziomo, więc powietrze samo z niej nie ucieknie – trzeba je z obwodów wypchnąć strumieniem wody. Dlatego podłogówki nie napełnia się tylko przez źródło ciepła, lecz płucze obwód po obwodzie.

Procedura płukania

  1. Zamknij zawory kulowe, aby woda przy płukaniu nie trafiała do źródła ciepła.
  2. Po stronie zasilania podłącz wąż do napełniania (z wodociągu lub z pompy napełniającej), po stronie powrotu wąż spustowy do wiadra lub odpływu – do zaworów spustowych rozdzielacza, ewentualnie do zaworów napełniająco-spustowych na rurach doprowadzających.
  3. Zaworami odcinającymi zamknij wszystkie obwody oprócz pierwszego.
  4. Puszczaj wodę, aż z węża spustowego będzie wypływać ciągły strumień bez pęcherzyków. Przy długim obwodzie trwa to dłużej – pojemność wodna rury 16 × 2 to 0,113 l na metr, obwód ze 100 m rury zawiera więc około 11,3 litra wody.
  5. Zamknij pierwszy obwód, otwórz drugi i powtarzaj procedurę, aż przepłuczesz wszystkie obwody.
  6. Na koniec otwórz wszystkie obwody i zawory kulowe, uzupełnij instalację do ciśnienia roboczego i pozwól pracować automatycznemu odpowietrznikowi.

Automatyczny odpowietrznik na rozdzielaczu H.P.W. usuwa następnie na bieżąco powietrze, które w pierwszych dniach i tygodniach pracy uwalnia się z wody podczas nagrzewania. Po kilku dniach grzania sprawdź ciśnienie w instalacji i w razie potrzeby uzupełnij wodę. Jeśli masz zestaw z ręcznym odpowietrznikiem, odpowietrz go ręcznie – najlepiej przy zatrzymanej pompie, gdy powietrze zbierze się w górnej części belki.

Rozdzielacze H.P.W. pracują z wodą grzewczą, wodą chłodzącą oraz mieszaninami wodnymi ze standardowym dodatkiem antykorozyjnym i niezamarzającym. Jeśli stosujesz dodatek do wody grzewczej, postępuj zgodnie z zaleceniami jego producenta oraz danymi producenta źródła ciepła.
compressKrok 7

Próba ciśnieniowa przed wylaniem wylewki

Próba ciśnieniowa to ostatnia okazja, aby znaleźć nieszczelność, zanim rura zniknie pod wylewką. Wykonuje się ją po napełnieniu i odpowietrzeniu, zawsze przed wylaniem wylewki. Wysokość ciśnienia próbnego i czas trwania próby określa projekt lub firma instalacyjna – dla rozdzielacza H.P.W. obowiązuje jednak stała górna granica: maks. ciśnienie próbne wynosi 10 bar. Maks. dopuszczalne ciśnienie robocze rozdzielacza to 6 bar.

Procedura

  1. Sprawdź, czy wszystkie złączki są dokręcone, obwody otwarte, a instalacja odpowietrzona.
  2. Jeśli zawory kulowe są zamontowane, odetnij nimi źródło ciepła i inne urządzenia o niższym dopuszczalnym ciśnieniu, aby nie były obciążone ciśnieniem próbnym.
  3. Podłącz pompę do prób ciśnieniowych z manometrem i stopniowo podnoś ciśnienie do wartości określonej w projekcie – nigdy powyżej 10 bar.
  4. W trakcie próby sprawdź wzrokiem i dotykiem każde połączenie – złączki na rozdzielaczu, zawory kulowe, ewentualne łączniki na rurach doprowadzających.
  5. Obserwuj manometr. Niewielki spadek ciśnienia na początku jest przy rurach z tworzywa normalny (rura lekko się rozszerza, zmienia się temperatura wody), ale ciśnienie stale spadające bez wyraźnej przyczyny to sygnał nieszczelności.
  6. Wynik zapisz w protokole: data, ciśnienie próbne, czas próby, ciśnienie końcowe i podpis.

Zaleca się, aby rury podczas wylewania wylewki pozostawały pod ciśnieniem. Ewentualne uszkodzenie rury przy chodzeniu po niej lub przy pracy z wylewką ujawni się wtedy od razu spadkiem ciśnienia i można je naprawić jeszcze przed związaniem wylewki.

Pierwsze wygrzewanie

Świeżej wylewki nie wolno od razu nagrzewać. Pierwsze grzanie rozpocznij dopiero po upływie czasu, który przewiduje producent wylewki, a temperaturę wody podnoś stopniowo. Dokładny program wygrzewania (temperatura początkowa, tempo podnoszenia, czas utrzymania) określa producent wylewki i posadzki.

speedKrok 8

Równoważenie hydrauliczne przepływomierzami 0–5 l/min

Obwody w domu mają różną długość i różne zapotrzebowanie na ciepło. Woda zawsze wybiera drogę najmniejszego oporu, więc bez zrównoważenia krótkie obwody dostawałyby za dużo wody, a długie za mało. Skutkiem są przegrzane i zimne miejsca, niepotrzebnie wysoka temperatura wody i większe zużycie energii. Przepływomierze na rozdzielaczu H.P.W. mierzą w zakresie 0–5 l/min z dokładnością ±10 %, mają podwójną regulację, a ustawienie można zablokować.

Jeśli masz projekt

Projekt ogrzewania podłogowego zawiera dla każdego obwodu wymagany przepływ w l/min (lub w kg/h – 60 kg/h odpowiada około 1 l/min). Te wartości po prostu ustawiasz na przepływomierzach. To najdokładniejsza metoda, ponieważ projektant zna straty ciepła każdego pomieszczenia.

Jeśli nie masz projektu – obliczenie z zapotrzebowania na ciepło

Wymagany przepływ obwodu można oszacować ze wzoru:

Przepływ [l/min] = Moc obwodu [W] / (69,8 × ΔT [K])

gdzie ΔT to różnica temperatur zasilania i powrotu. Przy ogrzewaniu podłogowym projektuje się zwykle 5 do 10 K. Przykład: obwód w salonie ma oddać 900 W przy ΔT = 5 K, przepływ wyniesie więc 900 / (69,8 × 5) ≈ 2,6 l/min. Liczba 69,8 wynika z pojemności cieplnej wody – jeden litr na minutę przenosi 69,8 W na każdy kelwin różnicy temperatur.

Jeśli nie znasz nawet zapotrzebowania na ciepło – metoda proporcjonalna według długości

Jeśli wszystkie obwody ułożono z podobnym rozstawem, a pomieszczenia mają podobne straty ciepła na m², można zastosować prostą metodę proporcjonalną. Moc obwodu jest w przybliżeniu proporcjonalna do powierzchni, którą pokrywa, a więc i do długości rury. Najdłuższemu (najbardziej wymagającemu) obwodowi przypisuje się przepływ według powyższego wzoru, a pozostałym obwodom ustawia się przepływ w proporcji ich długości do najdłuższego obwodu. Przykład ilustracyjny znajduje się w tabeli poniżej.

table_chartPrzykład

Przykład równoważenia – długość obwodu i nastawa przepływomierza

Obliczenie ilustracyjne metodą proporcjonalną dla rozdzielacza z 6 obwodami. Najdłuższemu obwodowi (95 m) przypisujemy przepływ 2,5 l/min, pozostałe obwody ustawiamy w proporcji ich długości.

ObwódPomieszczenieDługość obwodu z doprowadzeniemStosunek do najdłuższegoNastawa przepływomierza
1Salon – obwód A95 m1,002,5 l/min (w pełni otwarty)
2Salon – obwód B90 m0,952,4 l/min
3Sypialnia80 m0,842,1 l/min
4Pokój dziecięcy70 m0,741,8 l/min
5Łazienka50 m0,531,3 l/min
6Korytarz40 m0,421,1 l/min
Razem425 m11,2 l/min (≈ 0,67 m³/h)

Wartości są wyłącznie ilustracyjne – służą zrozumieniu metody, a nie jako nastawy dla konkretnego domu. Łazienki mają zwykle większe zapotrzebowanie na ciepło na m² (wyższa wymagana temperatura); jeśli łazienka jest ułożona gęściej (rozstaw 10 cm), ma więcej rury na m² i metoda częściowo to uwzględnia. Po kilku dniach pracy dostrój ustawienia według rzeczywistych temperatur w pomieszczeniach.

tuneKrok 8 szczegółowo

Równoważenie krok po kroku

1. Wszystko otwarte

Otwórz zawory kulowe i wszystkie obwody. Głowice termostatyczne lub siłowniki pozostaw na razie w pełni otwarte albo tymczasowo je zdejmij.

2. Odpowietrzona instalacja

Równoważenie ma sens tylko w odpowietrzonej instalacji. Powietrze w obwodzie zniekształca wskazanie przepływomierza i wynikowe temperatury.

3. Pompa na średnim biegu

Uruchom pompę; przy pompie trzybiegowej zacznij od środkowego biegu. Źródło ciepła pozostaw w normalnym trybie pracy.

4. Najdłuższy obwód otwarty

Obwód o największym zapotrzebowaniu na przepływ pozostaw w pełni otwarty – to on decyduje, czy pompa wystarcza. Jeśli nawet w pełni otwarty nie osiąga wymaganego przepływu, zwiększ bieg pompy.

5. Przydław pozostałe obwody

Zacznij od najkrótszego obwodu. Obracając przepływomierz, ustaw obliczony przepływ i odczytaj wartość na skali.

6. Druga runda kontroli

Zmiana w jednym obwodzie wpływa na warunki ciśnieniowe w pozostałych. Przejdź wszystkie obwody jeszcze raz i popraw wartości – zwykle wystarczą dwie lub trzy rundy.

7. Pompa jak najniżej

Jeśli wszystkie obwody osiągają wymagany przepływ z zapasem, spróbuj zmniejszyć bieg pompy. Zaoszczędzisz prąd i ograniczysz szum przepływu.

8. Blokada i protokół

Zablokuj nastawy przepływomierzy i zapisz wartości w protokole lub na etykiecie na drzwiczkach szafki. Przy późniejszej kontroli od razu będziesz wiedzieć, jak instalacja ma pracować.

9. Dostrojenie po uruchomieniu

Po kilku dniach grzania porównaj temperatury w pomieszczeniach. Chłodniejszemu pomieszczeniu lekko zwiększ przepływ, przegrzanemu zmniejsz.

thermostatKrok 9

Głowice termostatyczne i siłowniki na powrocie

Na dolnej belce rozdzielacza H.P.W. znajdują się zintegrowane zawory termostatyczne (powrotne) – po jednym na każdym obwodzie. Głowice termostatyczne lub siłowniki montuje się bezpośrednio na nich. Podczas gdy przepływomierz określa, ile wody maksymalnie przepłynie przez obwód, zawór termostatyczny na powrocie w razie potrzeby zamyka i otwiera obwód – i w ten sposób reguluje temperaturę w pomieszczeniu.

Trzy poziomy regulacji

  • Bez regulacji pomieszczeń – obwody są tylko zrównoważone przepływomierzami, a temperaturą steruje źródło ciepła (na przykład pogodowo). Najprostsze rozwiązanie, ale bez możliwości ustawienia innej temperatury w każdym pokoju.
  • Głowica termostatyczna na zaworze – tanie i bezobsługowe rozwiązanie. Głowica mierzy temperaturę przy rozdzielaczu, a nie w pomieszczeniu, dlatego jest to raczej ograniczenie temperatury wody w obwodzie niż prawdziwa regulacja pokojowa.
  • Siłowniki i termostaty pokojowe – siłownikiem na zaworze steruje termostat pokojowy w danym pomieszczeniu. Obwód zamyka się, gdy w pokoju zostanie osiągnięta wymagana temperatura, i otwiera, gdy temperatura spadnie. To najwygodniejsze i najbardziej oszczędne rozwiązanie.

O czym pamiętać przy siłownikach

  • Przyłącze – sprawdź, czy głowica lub siłownik pasuje do przyłącza zaworów na rozdzielaczu. Jeśli nie masz pewności, skontaktuj się z nami przed zakupem.
  • Bezprądowo zamknięty lub otwarty – siłowniki produkuje się w obu wersjach. Wybierz typ, który odpowiada Twojej automatyce.
  • Pompa przy zamkniętych obwodach – jeśli zamkną się wszystkie obwody naraz, pompa pracowałaby na zamknięte zawory. Rozwiązaniem jest wyłączanie pompy przez automatykę (gdy żaden termostat nie żąda ciepła) albo pozostawienie jednego obwodu bez siłownika, na przykład w łazience.
  • Strefowanie z rozsądkiem – ogrzewanie podłogowe reaguje powoli. Częste duże zmiany temperatury w pomieszczeniach są mniej korzystne niż stabilna temperatura z umiarkowanym obniżeniem.
device_thermostatTemperatura wody

Mieszanie, termostat bezpieczeństwa i pompa obiegowa

Ogrzewanie podłogowe potrzebuje niskiej temperatury wody. Jeśli to samo źródło ciepła zasila także grzejniki lub zasobnik c.w.u. albo jeśli jest to kocioł na paliwo stałe, wodę dla podłogówki przygotowuje się w obiegu mieszającym: zawór mieszający domieszuje do gorącej wody ze źródła chłodniejszą wodę z powrotu, a osobna pompa obiegowa tłoczy ją do rozdzielacza.

Przylgowy termostat bezpieczeństwa AVANSA TH 2A

Termostat przylgowy AVANSA TH 2A (312034) mocuje się sprężyną bezpośrednio na rurze lub na rozdzielaczu. Znajdujący się w nim bimetal po osiągnięciu ustawionej temperatury przełącza styk – podłączony jako wyłącznik przerywa fazę pompy obwodu podłogowego, gdy woda zasilająca jest zbyt gorąca. Zakres temperatur wynosi 20–90 °C, histereza 8–3 °C, napięcie 230 V, a stopień ochrony IP 20; montuje się go na rurach o średnicy do 2". Temperaturę wyłączenia ustaw zgodnie z projektem i zaleceniami producenta wylewki i posadzki – w typowych systemach mokrych granicę bezpieczeństwa ustawia się znacznie poniżej maks. dopuszczalnej temperatury roboczej rozdzielacza (+80 °C). Podłączenie elektryczne powierz elektrykowi.

Pompy obiegowe AVANSA 25/4/130 i 25/6/130

Do obiegu mieszającego podłogówki lub do cyrkulacji wody w instalacji nadają się trzybiegowe pompy obiegowe AVANSA o długości zabudowy 130 mm i gwincie przyłączeniowym 6/4". Bieg przełącza się przełącznikiem na skrzynce zaciskowej.

  • AVANSA 25/4/130 – wysokość podnoszenia 4 m, maks. przepływ 48 l/min, pobór mocy 72/53/38 W. Do mniejszych instalacji z mniejszą liczbą krótszych obwodów.
  • AVANSA 25/6/130 – wysokość podnoszenia 6 m, maks. przepływ 55 l/min, pobór mocy 93/67/46 W. Do większych instalacji i dłuższych obwodów.

Wysokość podnoszenia pompy musi pokryć straty ciśnienia obwodu – zależą one od długości rury, liczby obwodów i oporu armatury. W typowym domu jednorodzinnym wystarcza zwykle pompa o wysokości podnoszenia do 6 m. Przy równoważeniu ustaw najniższy bieg, przy którym nawet najbardziej wymagający obwód osiąga wymagany przepływ. Więcej o pompach i termostatach AVANSA znajdziesz na avansa-europe.com.

Grzejniki w tej samej instalacji

Jeśli rozdzielacz H.P.W. zasila grzejniki (system rozdzielaczowy) lub masz w domu oprócz podłogówki także grzejniki, do grzejników z przyłączem bocznym nadaje się zestaw termostatyczny AVANSA TH6 – zawór termostatyczny DN15 w wersji kątowej 1/2" z głowicą cieczową zgodną z EN 215. Skala głowicy odpowiada temperaturom od 6 °C (*) przez 20 °C (nastawa 3) do 28 °C (nastawa 5). Do grzejników z przyłączem dolnym przeznaczony jest zestaw regulacyjny HPW Set2, który znajdziesz wśród akcesoriów.

settings_input_componentRegulacja

Regulacja i pompy do rozdzielacza

Termostat bezpieczeństwa, zestaw termostatyczny do grzejników i pompy obiegowe do obiegu mieszającego ogrzewania podłogowego.

warningCzęste błędy

Najczęstsze błędy przy montażu i regulacji rozdzielacza

BłądSkutekJak go uniknąć
Zamieniony początek i koniec obwoduObwodu nie da się prawidłowo regulować, zawór termostatyczny pracuje po niewłaściwej stronieKońce rur oznacz już przy układaniu i podłączaj je pod tym samym numerem obwodu
Obwody nieprzepłukane pojedynczoPęcherze powietrza, bulgotanie, obwód nie grzejePłucz obwód po obwodzie, aż woda będzie wypływać bez pęcherzyków
Rura cięta piłą, bez kalibracji krawędziUszkodzony o-ring, nieszczelna złączkaObcinak do rur wielowarstwowych i kalibrator, kontrola o-ringu
Uszczelka EPDM smarowana olejem mineralnymUszkodzenie uszczelki i stopniowa nieszczelnośćStosuj wyłącznie smar na bazie silikonu
Złączka niedokręcona lub przekręconaNieszczelność lub uszkodzone połączeniePrzestrzegaj momentu dokręcania: 25–35 Nm (500684), 30–40 Nm (RCS16)
Próba ciśnieniowa powyżej 10 barRyzyko uszkodzenia rozdzielacza i armaturyCiśnienie próbne według projektu, nigdy powyżej maks. ciśnienia próbnego 10 bar
Podłogówka podłączona bezpośrednio do źródła wysokotemperaturowegoPrzegrzanie wylewki i posadzkiObieg mieszający i przylgowy termostat bezpieczeństwa na zasilaniu
Obwody niezrównoważonePrzegrzane krótkie obwody, zimne długie, wyższa temperatura wodyUstaw przepływomierze według projektu lub metodą proporcjonalną
Zbyt długie obwodyNiewystarczający przepływ nawet przy w pełni otwartym przepływomierzuProjektuj obwody do około 80–100 m wraz z doprowadzeniem
Szafka bez zapasuNie da się dokręcić złączki, zawory kulowe się nie mieszcząPorównaj długość rozdzielacza z zaworami kulowymi z szerokością szafki
Wylewka wylana bez ciśnienia w rurachUszkodzenie rury wychodzi na jaw dopiero po związaniu wylewkiPodczas wylewania wylewki utrzymuj rury pod ciśnieniem
event_repeatEksploatacja

Uruchomienie i regularna kontrola

Po zrównoważeniu i pierwszym sezonie grzewczym instalacja powinna pracować bez ingerencji. Mimo to warto raz w roku, najlepiej na początku sezonu grzewczego, poświęcić rozdzielaczowi kilka minut.

  • Ciśnienie w instalacji – sprawdź manometr przy źródle ciepła. Jeśli ciśnienie stale spada, szukaj nieszczelności; regularne dopuszczanie wody wprowadza do instalacji tlen i zanieczyszczenia.
  • Odpowietrzanie – sprawdź, czy automatyczny odpowietrznik nie kapie i czy z obwodów nie słychać bulgotania.
  • Przepływomierze – porównaj wskazania z wartościami w protokole. Wyraźnie niższy przepływ w jednym obwodzie może oznaczać powietrze lub zanieczyszczenia.
  • Termometry na zaworach kulowych – różnica temperatur zasilania i powrotu zdradza, jak instalacja oddaje ciepło. Bardzo mała różnica przy dużym przepływie sygnalizuje niepotrzebnie szybko pracującą pompę.
  • Siłowniki – sprawdź, czy obwody otwierają się na żądanie termostatu i zamykają po jego ustaniu.
  • Połączenia – obejrzyj złączki i zawory kulowe, czy nie mają śladów wilgoci.

Jeśli musisz odciąć któryś obwód (na przykład przy wymianie posadzki), zamknij go na zasilaniu i na powrocie – pozostałe pomieszczenia grzeją dalej. Przy pracach przy całym rozdzielaczu zamknij zawory kulowe; instalacji nie trzeba opróżniać.

Wszystko do montażu – zawory kulowe, szafki, rury i złączki – znajdziesz na stronie Akcesoria, a porównanie rozdzielaczy mosiężnych i nierdzewnych w sekcji Rozdzielacze ze stali nierdzewnej. Powrót do przeglądu rozdzielaczy H.P.W.

helpCzęste pytania

Pytania o montaż i regulację

Jakim momentem dokręcać złączki zaciskowe?
Złączkę zaciskową ALPEX 16 × 2 ALU-EK (500684) dokręca się momentem 25–35 Nm, złączkę RCS16 momentem 30–40 Nm. Nakrętkę najpierw nakręć ręcznie, a dopiero potem dokręć ją kluczem odpowiedniego rozmiaru.
Czy mogę czymś nasmarować o-ring złączki?
Tylko smarem na bazie silikonu. Gumowych elementów z EPDM w żadnym wypadku nie wolno smarować olejami mineralnymi – uszczelka uległaby uszkodzeniu.
Jakim ciśnieniem wykonać próbę ciśnieniową?
Ciśnienie próbne i czas trwania próby określa projekt lub firma instalacyjna. Dla rozdzielacza H.P.W. obowiązuje zasada, że maks. ciśnienie próbne wynosi 10 bar, a maks. dopuszczalne ciśnienie robocze 6 bar. Urządzenia o niższym dopuszczalnym ciśnieniu na czas próby odetnij zaworami kulowymi.
Jak ustawić przepływomierze, gdy nie mam projektu?
Dla najdłuższego obwodu wyznacz przepływ ze wzoru Przepływ [l/min] = Moc [W] / (69,8 × ΔT [K]), a pozostałe obwody ustaw w proporcji ich długości do najdłuższego. Przykład znajdziesz w tabeli wyżej na tej stronie. Po kilku dniach pracy dostrój ustawienia według rzeczywistych temperatur.
Dlaczego jeden obwód nie grzeje?
Najczęściej jest w nim powietrze – przepłucz go osobno. Sprawdź też, czy otwarte są przepływomierz i zawór na powrocie, czy siłownik reaguje na termostat i czy nie są zamienione końce obwodu. Jeśli obwód nie osiąga potrzebnego przepływu nawet w pełni otwarty, może być zbyt długi albo pompa jest ustawiona na zbyt niski bieg.
Czy mogę podłączyć podłogówkę bezpośrednio do kotła?
Tylko wtedy, gdy źródło dostarcza wodę o temperaturze odpowiedniej dla ogrzewania podłogowego (na przykład pompa ciepła lub kocioł kondensacyjny z regulacją pogodową). Przy źródle wysokotemperaturowym między kotłem a rozdzielaczem musi się znaleźć obieg mieszający z pompą i przylgowy termostat bezpieczeństwa.
Który zawór kulowy montuje się na zasilaniu, a który na powrocie?
Zawór z czerwonym motylkiem należy na zasilanie (górną belkę z przepływomierzami), zawór z niebieskim motylkiem na powrót (dolną belkę z zaworami termostatycznymi). Zawory montuje się zawsze w parze.
Jaką pompę wybrać do obiegu mieszającego?
Do mniejszych instalacji z krótszymi obwodami wystarczy AVANSA 25/4/130 (wysokość podnoszenia 4 m, maks. 48 l/min), do większych instalacji i dłuższych obwodów AVANSA 25/6/130 (wysokość podnoszenia 6 m, maks. 55 l/min). Obie mają trzy biegi – ustaw najniższy, przy którym wszystkie obwody osiągają wymagany przepływ.
Czy rozdzielacz trzeba odpowietrzać ręcznie?
Przy pierwszym napełnianiu obwody trzeba płukać pojedynczo, aby wypchnąć powietrze z długich rur w podłodze. Podczas pracy powietrze usuwa następnie na bieżąco automatyczny odpowietrznik. Jeśli masz zestaw z ręcznym odpowietrznikiem, odpowietrzaj go w razie potrzeby, najlepiej przy zatrzymanej pompie.
Czy montaż musi wykonać specjalista?
Osadzenie szafki, rozdzielacza i podłączenie obwodów wykona wprawny majsterkowicz. Podłączenie do działającej instalacji grzewczej, ustawienie źródła ciepła oraz podłączenie elektryczne pompy i termostatów zalecamy powierzyć specjaliście lub przynajmniej dać mu do sprawdzenia. W kwestiach technicznych doradzimy na linii +421 917 133 664 (poniedziałek – piątek, 7:30 – 15:30 CET).
Ile obwodów może mieć jeden rozdzielacz H.P.W.®?
Rozdzielacze H.P.W.® produkuje się w wersjach od 2 do 12 obwodów – wyposażenie i procedura montażu są przy wszystkich rozmiarach takie same, różnią się tylko długością. Długość bez zaworów kulowych wynosi 145 mm przy 2 obwodach, a każdy kolejny obwód dodaje 50 mm. W domach piętrowych zwykle projektuje się osobny rozdzielacz dla każdej kondygnacji. Rozmiary znajdziesz w przeglądzie rozdzielaczy mosiężnych.
Jak długi może być jeden obwód ogrzewania podłogowego?
Przy rurze PEX-AL-PEX 16 × 2 orientacyjnie liczy się obwód do około 90 m wraz z doprowadzeniami do rozdzielacza; dłuższy obwód ma większe straty ciśnienia i gorzej się reguluje. Dokładną długość i liczbę obwodów określa projekt.
Ile wody mieści się w jednym obwodzie ogrzewania podłogowego?
Rura PEX-AL-PEX 16 × 2 zawiera 0,113 litra wody na metr, obwód ze 100 m rury to więc około 11,3 litra. Na tej podstawie oszacujesz też czas płukania – długi obwód trzeba płukać dłużej, aż z węża spustowego wypływa woda bez pęcherzyków. Zużycie rury według rozstawu znajdziesz w tabeli na stronie Rury i złączki.
Czy rozdzielacz H.P.W.® można użyć także do chłodzenia lub z mieszaniną niezamarzającą?
Tak. Rozdzielacze H.P.W.® są przeznaczone zarówno do systemów grzewczych, jak i chłodzących i pracują z wodą grzewczą, wodą chłodzącą oraz z mieszaninami wodnymi ze standardowym dodatkiem antykorozyjnym i niezamarzającym. Przy dodatkach do wody kieruj się wskazówkami ich producenta i producenta źródła ciepła.
Jak wyłączyć tylko jeden obwód, na przykład przy wymianie podłogi?
Zamknij obwód na zasilaniu (przepływomierz) i na powrocie (zawór termostatyczny) – pozostałe pomieszczenia grzeją dalej. Przy ingerencji w cały rozdzielacz zamknij czerwony i niebieski zawór kulowy, instalacji przy tym nie musisz opróżniać. Przed ponownym otwarciem sprawdź nastawę przepływomierza według protokołu.
Kiedy po zalaniu jastrychu mogę po raz pierwszy uruchomić ogrzewanie?
Dopiero po upływie czasu przepisanego przez producenta jastrychu, a temperaturę wody podnoś stopniowo. Dokładny program rozruchu – temperaturę początkową, tempo podnoszenia i czas utrzymania – określa producent jastrychu i wykładziny podłogowej. Jastrychu po zalaniu nie wolno od razu przegrzewać.

Wszystko do montażu rozdzielacza H.P.W.® w jednym miejscu

Rozdzielacze, zawory kulowe, złączki zaciskowe, rury PEX-AL-PEX, szafki oraz pompy i termostaty AVANSA znajdziesz z aktualną ceną i dostępnością w sklepie AVIEN.PL. W projektowaniu i montażu doradzimy na linii technicznej +421 917 133 664 (poniedziałek – piątek, 7:30 – 15:30 CET).

smart_displayVideo

Filmy o produktach

Krótkie filmy o produktach, montażu i ustawieniach.

descriptionPDF

Instrukcje i dokumenty do pobrania

Instrukcje obsługi, karty techniczne i deklaracje zgodności produktów z tej strony (PDF).

Zwornik montażowy - do rur wielowarstwowych ALPEX, 16 x 2 ALU-EKpicture_as_pdfArkusz technicznypicture_as_pdfInstrukcja obsługipicture_as_pdfDeklaracja
Termostat dołączany AVANSA TH 2Apicture_as_pdfInstrukcja obsługi
AVANSA 25-4/130 - pompa obiegowa, gwint 6/4"picture_as_pdfDeklaracja zgodności
AVANSA 25-6/130 - pompa obiegowa, złączka 6/4"picture_as_pdfDeklaracja zgodności
support_agentATRIA

Masz pytanie? Napisz do nas

Technik odpowie zwykle tego samego dnia roboczego.

call+421 917 133 664 · mailinfo@atria.sk

Wysyłając, zgadzasz się na przetwarzanie danych w celu udzielenia odpowiedzi. Ochrona danych
