Accesorii pentru distribuitoare: robinete, cutii, țeavă

Robinetele cu bilă H.P.W. sunt din alamă, au racord olandez de 1" și se înșurubează direct la capătul distribuitorului, pe filetul de 1". După montarea lor, racordați țeava de la sursa de căldură pe partea liberă a robinetului. Robinetul cu bilă se deschide și se închide cu un singur sfert de rotație – față de robinetele cu ac, de exemplu, manevrarea este mai rapidă și mai intuitivă.

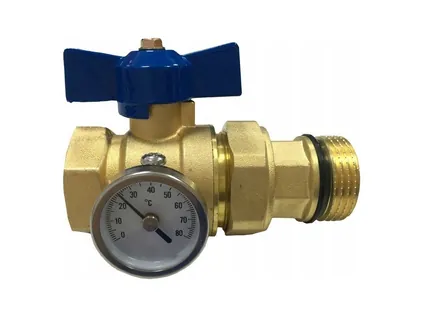

• Robinet drept – ROZDZ.ZAW.CZ și ROZDZ.ZAW.N. Racordul continuă în axa distribuitorului. Potrivit atunci când țeava de la sursă vine din lateral, de exemplu prin perete, din încăperea vecină.

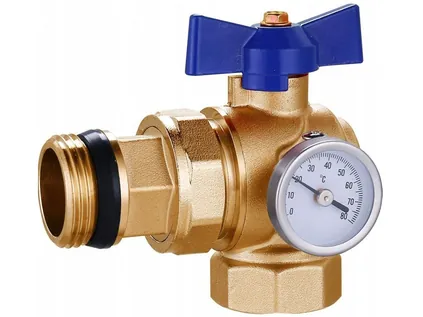

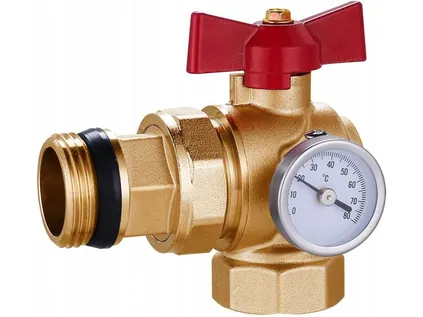

• Robinet în unghi – ROZDZ.ZAW.K.CZ și ROZDZ.ZAW.K.N. Rotește racordul cu 90°. Potrivit atunci când țeava vine de jos, din pardoseală, sau de sus și în cutie nu ar exista spațiu pentru o curbă.

Termometru integrat și marcaj color

Fiecare robinet are un termometru integrat cu domeniul 0–80 °C, astfel încât vedeți temperatura apei pe tur și pe retur direct la distribuitor, fără alte aparate de măsură. Diferența dintre cele două temperaturi vă arată cum cedează instalația căldura. Mânerul fluture roșu marchează turul, cel albastru returul – la manevrarea robinetelor este imediat clar ce parte este deschisă sau închisă.

Întotdeauna în pereche

Recomandăm montarea simultană a ambelor robinete – pe tur și pe retur –, astfel încât întregul distribuitor să poată fi izolat ușor la nevoie. Așadar, la un robinet roșu comandați și robinetul albastru corespunzător, de același tip. În magazinul online este disponibil și setul T-KIT, cu ambele culori într-un singur ambalaj. Nu uitați că robinetele cu bilă adaugă 85–90 mm la lungimea ansamblului distribuitorului – țineți cont de acest lucru la alegerea cutiei.

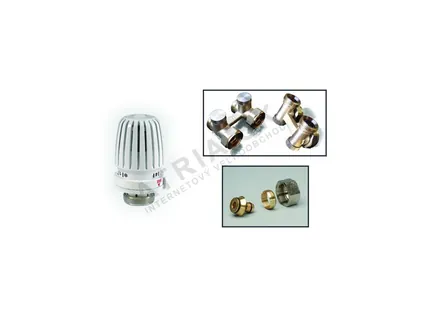

Setul de reglaj HPW Set2 pentru radiatoare

Dacă distribuitorul H.P.W. alimentează radiatoare cu racord inferior, o alegere practică este avantajosul set de reglaj HPW Set2. Conține un cap termostatic cu lichid HPW HE Classic (cod de comandă 330001), un ventil de închidere VK pentru radiatoare cu racord inferior EK × 1/2" în variantă dreaptă (330004) sau în unghi (330005) și două racorduri cu compresie pentru țeavă – multistrat 16 × 2 mm, polibutenă 16 × 2 mm (RCS16) sau polibutenă 15 × 2 mm (RCS 15). Variantele de ventil și de racord le alegeți la adăugarea setului în coș.

Cutia protejează distribuitorul, ascunde mănunchiul de țevi și păstrează totodată accesul la toate ventilele și debitmetrele. Cutiile pentru distribuitoare se încastrează în perete sau se fixează pe perete (aparente). Toate tipurile din oferta noastră sunt vopsite cu email alb și au încuietoare nichelată, iar la fiecare tip adâncimea și înălțimea pot fi reglate în funcție de pardoseală.

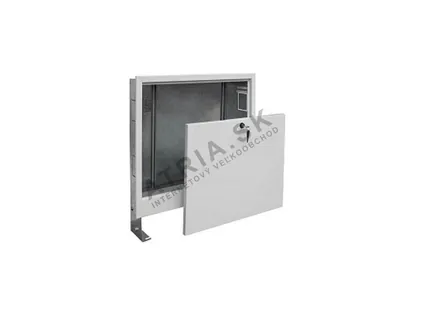

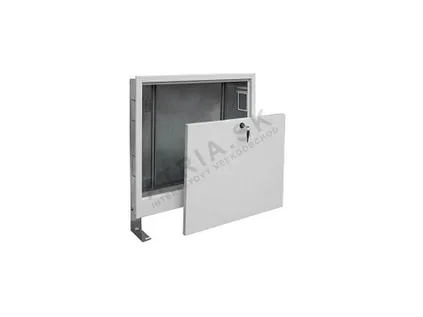

• Cutia încastrată (1300HPX – 1350HPX) se montează în perete, iar rama ei rămâne la nivelul tencuielii. Este potrivită pentru construcții noi și oriunde peretele este suficient de gros. Înălțimea este reglabilă în intervalul de aproximativ 575–665 mm, iar adâncimea în intervalul 110–175 mm, respectiv 120–186 mm la tipurile 1310HPX și 1325HPX.

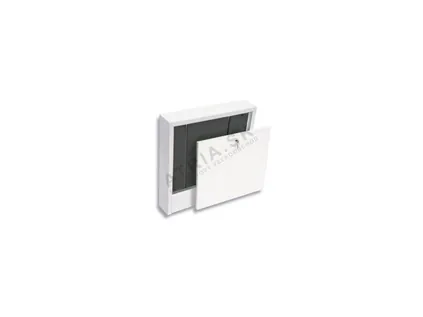

• Cutia aparentă (1210HPX – 1250HPX) se montează pe suprafața peretelui. Este potrivită mai ales pentru montaj ulterior, când nu doriți să spargeți zidăria, sau pentru pereți despărțitori subțiri. Dimensiuni: înălțime 580 mm, adâncime 120 mm.

Fiecare distribuitor necesită, în funcție de lungimea sa, o altă mărime de cutie. Decisivă este lungimea distribuitorului H.P.W. inclusiv robinetele cu bilă, plus o rezervă pentru racordarea turului și returului și pentru lucrul cu cheia – combinațiile recomandate le găsiți în tabelul de sub produse.

1. Măsurați întregul ansamblu – lungimea distribuitorului H.P.W. fără robinete cu bilă este de 145 mm pentru 2 circuite, iar fiecare circuit suplimentar adaugă 50 mm. Robinetele cu bilă mai adaugă 85–90 mm. Un distribuitor cu 10 circuite și robinete cu bilă are deci 635 mm lungime.
2. Adăugați spațiu pentru racorduri – turul și returul de la sursa de căldură trebuie aduse în cutie și racordate. La robinetele drepte aveți nevoie de spațiu pentru o curbă a țevii lângă distribuitor; robinetele în unghi rotesc racordul în jos sau în sus și economisesc lățime.
3. Gândiți-vă la grupul de pompare – dacă în cutie va fi și un grup de amestec cu pompă, aveți nevoie de o cutie considerabil mai lată. Valori orientative găsiți în coloana „cu pompă” din tabelul producătorului.
4. Verificați adâncimea – capetele termostatice și actuatoarele de pe retur, precum și robinetele cu bilă, ies în fața distribuitorului. Cutia trebuie să fie suficient de adâncă pentru ca ușa să se închidă.
5. Înălțimea față de pardoseală – stabiliți marginea inferioară a cutiei în funcție de înălțimea pardoselii finite. Țevile trebuie să intre din distribuitor în pardoseală printr-o curbă lină, iar sub bara inferioară trebuie să existe spațiu pentru racorduri și cheie.
6. Dacă aveți dubii, alegeți-o pe cea mai mare – diferența de preț este mică în comparație cu munca necesară pentru înlocuirea unei cutii încastrate în perete.

Vă ajutăm cu plăcere să alegeți cutia pentru ansamblul dumneavoastră concret la linia tehnică +421 917 133 664 (luni – vineri, 7:30 – 15:30 CET).

PEX-AL-PEX 16 × 2 este o țeavă multistrat (plastic-aluminiu) cu cinci straturi. Straturile interior și exterior sunt din polietilenă reticulată (PEX), iar între ele se află o folie de aluminiu de 0,2 mm. Această combinație îmbină avantajele țevilor metalice și ale celor din plastic:

• Barieră de oxigen – stratul de aluminiu împiedică pătrunderea oxigenului în apa de încălzire. Oxigenul ar provoca altfel coroziunea pieselor metalice ale instalației – centrala, radiatoarele și pompa.
• Păstrarea formei – țeava își păstrează forma după îndoire și nu revine ca o țeavă PEX simplă. Poate fi ghidată ușor în jurul obstacolelor, fără fitinguri suplimentare.
• Dilatare liniară redusă – un coeficient de numai 0,026 mm/m·K limitează mișcarea țevii la schimbările de temperatură.
• Suprafață interioară netedă – o rugozitate de 0,007 mm înseamnă pierderi de presiune mici și rezistență la depunerile de calcar.
• Conductivitate termică redusă a peretelui (0,45 W/m·K) – limitează pierderile de căldură prin peretele țevii la distribuția apei de încălzire.

Țeava poate fi îmbinată cu fitinguri din alamă filetate sau prin presare. La distribuitorul H.P.W. se racordează cu un racord cu compresie cu racord EK. Racordul ALPEX 16 × 2 ALU-EK (500684) este din alamă CW617N, cu garnitură O-ring din EPDM, clasa PN 10 și până la +120 °C, și se strânge cu 25–35 Nm. Racordul RCS16 cu racord Eurocon de 3/4" este destinat atât țevii multistrat PEX-AL-PEX, cât și țevii din polibutenă (PB) cu diametrul de 16 mm și se strânge cu 30–40 Nm; pe lângă distribuitoare, este potrivit și pentru armături de retur, ventile VK, ventile termostatice și armături de reglaj cu racord EK. Piesele din cauciuc ale ambelor racorduri nu se ung cu uleiuri minerale – doar cu lubrifiant pe bază de silicon.

Fixarea țevii

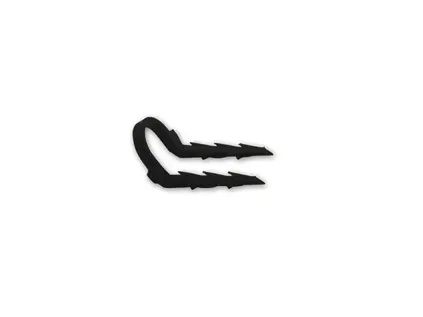

Clipsul de fixare HPW01 (75 mm, formă îndoită, din plastic ABS) servește la fixarea țevii de încălzire în pardoseală pe placa termoizolantă de bază PPB. Se vinde în ambalaje de 50 de bucăți.

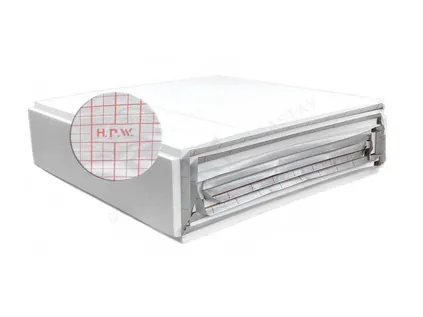

Placa sistem UHP302FP este din polistiren pentru pardoseli, cu grosimea de 30 mm și rezistența la compresiune de 100 kPa, acoperită cu o țesătură din polipropilenă laminată cu caroiaj de 10 × 10 cm. Caroiajul ușurează pozarea țevii la un pas precis. Folia se suprapune cu 2 cm pe latura mai lungă, astfel încât îmbinările să poată fi lipite cu bandă la pozare. Țeava se fixează pe placă cu agrafe, cu ajutorul unui capsator TACKER (agrafe HS sau HS T, lungime max. 50 mm). Placa se vinde în pachete întregi de 10 m².

Dacă aveți nevoie de un alt tip de placă sistem sau de o soluție de încălzire în pardoseală cu înălțime redusă, de exemplu pentru o renovare, contactați-ne – vă consiliem cu plăcere.

Funcțional, ambele tipuri de distribuitoare fac același lucru: distribuie apa în circuite, permit setarea debitului fiecărui circuit și îl închid cu ventilul termostatic de pe retur. Diferențele țin de material, de construcția ventilelor și de posibilitățile de personalizare.

• Alegeți distribuitorul din alamă H.P.W. dacă doriți un produs fabricat în Slovacia, cu lățime compactă, montaj rapid pe suport din aluminiu și posibilitatea de a configura dotarea – aerisitor manual sau automat, robinete cu bilă, racorduri. Pentru parteneri și producători de sisteme este disponibilă și o variantă OEM.

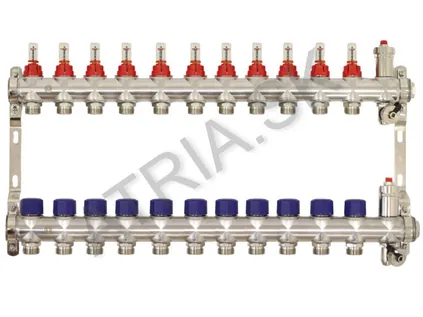

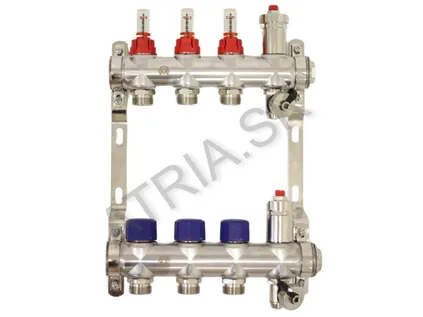

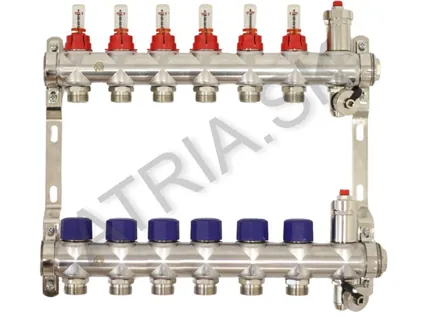

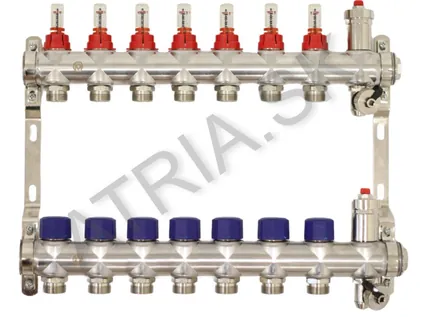

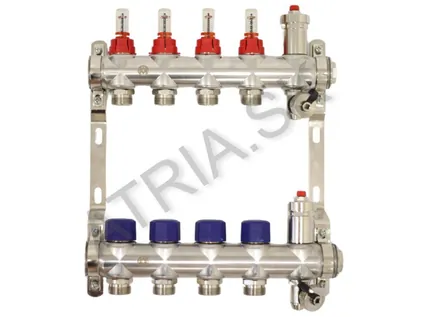

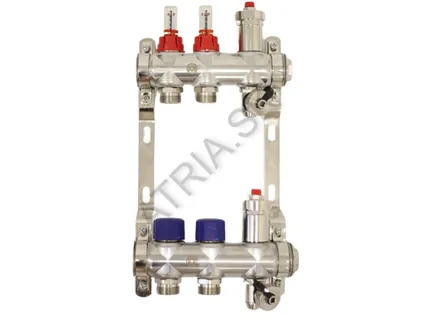

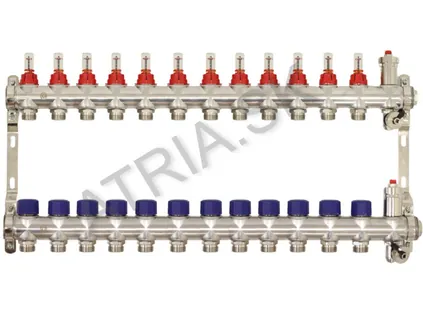

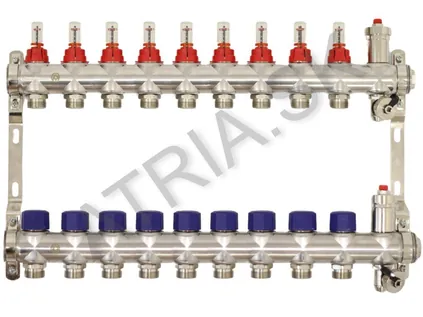

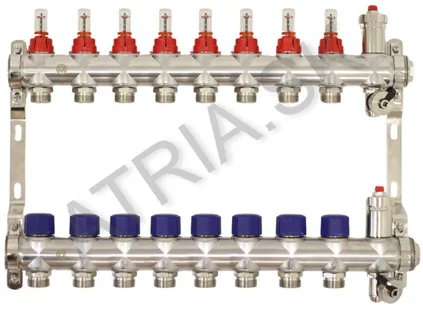

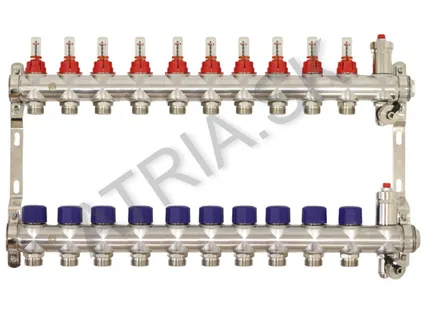

• Alegeți distribuitorul din inox HR1103 dacă proiectul sau clientul cere o variantă din inox ori dacă doriți să folosiți capete și actuatoare cu racord M30 × 1,5.

Ambele tipuri folosesc aceeași țeavă PEX-AL-PEX 16 × 2 și racorduri cu compresie cu racord EK. Dacă nu sunteți sigur care distribuitor este mai potrivit pentru instalația dumneavoastră, sunați-ne – vă consiliem pe baza proiectului dumneavoastră concret. Înapoi la prezentarea distribuitoarelor H.P.W. sau la ghidul Montaj și reglare.

• Cutie fără rezervă – robinetele sferice prelungesc distribuitorul cu 85–90 mm, iar pentru racordarea turului și a returului mai trebuie cel puțin 100 mm. Alegeți după tabelul Ce cutie pentru ce distribuitor, nu după lungimea distribuitorului în sine.
• Adâncime mică – capetele termostatice, servomotoarele și robinetele sferice ies în fața distribuitorului. Dacă cutia este puțin adâncă, ușa nu se închide.
• Un singur robinet sferic – robinetele se montează întotdeauna în pereche, cel roșu pe tur și cel albastru pe retur, altfel distribuitorul nu poate fi izolat complet.
• Racord nepotrivit – racordul 16 × 2 este numai pentru țeavă de 16 × 2 mm. Socotiți două racorduri pentru fiecare circuit.
• Ulei mineral pe inelul O – piesele de cauciuc din EPDM se ung numai cu lubrifiant pe bază de silicon.
• Cleme și placă deodată – clemele de fixare HPW01 și placa de sistem cu grilă sunt două moduri alternative de ancorare, nu aveți nevoie de ambele. Placa de sistem se vinde numai în ambalaje întregi de 10 m².
• Țeavă fără barieră de oxigen – la încălzirea în pardoseală se folosește țeavă cu barieră, de exemplu PEX-AL-PEX 16 × 2 cu strat de aluminiu de 0,2 mm.

Distribuitorul cu numărul necesar de circuite îl alegeți în prezentarea distribuitoarelor H.P.W.®.
