Montering och injustering av H.P.W.®-fördelaren steg för steg

H.P.W.-fördelaren har anslutningen 1" för framledning och retur. Den övre balken med flödesmätare är framledningen (varmt vatten från värmekällan), den nedre balken med termostatventiler är returen. Vi rekommenderar att alltid montera ett par kulventiler mellan fördelaren och rören från värmekällan – med dem kan hela fördelaren stängas av med ett kvarts varv, till exempel vid byte av ställdon eller vid en reparation, utan att hela systemet behöver tömmas.

Kulventiler – raka eller vinklade

H.P.W.-kulventilerna skruvas fast på fördelarens ände med en halvunionskoppling 1". De har inbyggd termometer 0–80 °C, så att du ser både framlednings- och returtemperaturen direkt vid fördelaren. Det färgade fjärilshandtaget gör det lätt att hålla isär dem: rött hör till framledningen, blått till returen.

• Rak ventil (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – röret från värmekällan fortsätter i fördelarens linje; lämplig när matningen kommer från sidan.
• Vinklad ventil (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – vrider anslutningen 90°; praktisk när röret kommer underifrån (ur golvet) eller ovanifrån och det inte finns plats för en böj i skåpet.

Gängade skarvar utan planpackning tätas på vanligt sätt – med PTFE-tejp eller lin och gängpasta. Vid skarvar med planpackning får packningen inte utelämnas; se till att den är ren och sitter rätt.

Framledningstemperatur

Golvvärme arbetar med låg vattentemperatur. Om värmekällan levererar vatten med en temperatur som passar för radiatorer (till exempel en fastbränslepanna eller ett äldre radiatorsystem) får den inte anslutas direkt till golvvärmefördelaren. Mellan värmekällan och fördelaren hör en shuntgrupp (shuntventil med pump) och en säkerhetstermostat av anliggningstyp, som stänger av golvvärmekretsens pump när den inställda temperaturen överskrids. Fördelarens max. tillåtna drifttemperatur är visserligen +80 °C, men det avgörande är pågjutningen och golvbeläggningen – mer om detta i avsnittet om shuntning och säkerhetstermostat nedan.

Lågtemperaturkällor som en värmepump eller en kondenserande panna med utetemperaturstyrd reglering ansluts ofta direkt till golvvärmen – vattentemperaturen styrs då av värmekällans egen reglering. Även här lönar sig en säkerhetstermostat som skydd mot felaktig inställning.

Slingutgångarna på H.P.W.-fördelaren har EK-anslutning (eurokon). Klämringskopplingen består av en mutter, en klämring och en stödhylsa med O-ring av EPDM. När muttern dras åt pressas den inre ringen ihop och griper fast om röret. Skarven är demonterbar – vid demontering räcker det att skruva loss kopplingen och dra ut röret.

Så monterar du kopplingen

1. Kapa röret vinkelrätt med en röravskärare för flerskiktsrör. Använd inte såg – den lämnar grader och deformerar tvärsnittet.
2. Kalibrera och fasa rörändan med ett kalibreringsverktyg så att tvärsnittet blir runt och kanten inte skadar O-ringen när röret trycks på.
3. Trä på muttern och klämringen på röret i rätt ordning och riktning – muttern med gängan mot fördelarens utgång.
4. Kontrollera renlighet och O-ring – allt ska vara rent och tätningsringen får inte vara skadad.
5. Tryck in röret på stödhylsan ända till stopp. Fukta vid behov O-ringen lätt – uteslutande med silikonbaserat smörjmedel. Gummidelar av EPDM får under inga omständigheter smörjas med mineralolja.
6. Skruva på muttern för hand på EK-utgången och dra sedan åt den med en nyckel i passande storlek. Åtdragningsmomentet för kopplingen ALPEX 16 × 2 ALU-EK (500684) är 25–35 Nm, för kopplingen RCS16 30–40 Nm.
7. Märk slingan – skriv slingans nummer och rum både på röret och på fördelaren.

Regler som lönar sig att följa

• Början och slutet på samma slinga ska anslutas till framledning och retur under samma slingnummer. Att förväxla dem är ett av de vanligaste misstagen – slingan går då inte att reglera rätt.
• Kopplingens dimension måste exakt motsvara röret – en koppling 16 × 2 endast till rör 16 × 2 mm.
• PEX-AL-PEX-röret behåller formen efter bockning tack vare aluminiumskiktet och fjädrar inte tillbaka. Forma böjarna under fördelaren mjukt, utan veck, och spänn inte röret – skarven får inte belastas med dragkrafter.
• Anslutningsledningar på ställen som inte ska värmas (till exempel tätt intill varandra i en hall) bör dras i skyddsrör eller isoleras så att de inte överhettar hallen.

Röret fästs i golvisoleringen med fästclips eller med klammer i en systemskiva med rutnät. Tillbehör för rörläggning finns på sidan Rör, kopplingar och systemskiva.

Luft är den vanligaste orsaken till att en golvvärmeslinga inte värmer. Röret i golvet är långt och ligger vågrätt, så luften försvinner inte av sig själv – den måste tryckas ut ur slingorna med ett vattenflöde. Därför fylls golvvärmen inte bara via värmekällan, utan spolas slinga för slinga.

Så spolar du

1. Stäng kulventilerna så att spolvattnet inte går in i värmekällan.
2. Anslut en påfyllningsslang på framledningssidan (från vattenledningen eller en påfyllningspump) och en avtappningsslang på retursidan till en hink eller ett avlopp – till fördelarens avtappningsventiler eller till påfyllnings- och avtappningsventilerna i matarledningarna.
3. Stäng med avstängningsventilerna alla slingor utom den första.
4. Låt vattnet rinna tills en jämn stråle utan bubblor kommer ut ur avtappningsslangen. En lång slinga tar längre tid – vattenvolymen i rör 16 × 2 är 0,113 l per meter, så en slinga med 100 m rör rymmer cirka 11,3 liter vatten.
5. Stäng den första slingan, öppna den andra och upprepa tills alla slingor är spolade.
6. Öppna till sist alla slingor och kulventilerna, fyll på systemet till drifttryck och låt den automatiska avluftningsventilen göra sitt jobb.

Den automatiska avluftningsventilen på H.P.W.-fördelaren för sedan kontinuerligt bort den luft som frigörs ur vattnet när det värms upp under de första dagarna och veckorna i drift. Kontrollera trycket i systemet efter några dagars uppvärmning och fyll på vatten vid behov. Om din enhet har manuell avluftningsventil, lufta för hand – helst med pumpen avstängd, då luften samlas i balkens övre del.

Tryckprovningen är sista chansen att hitta en otäthet innan röret försvinner under pågjutningen. Den görs efter påfyllning och avluftning, alltid före gjutningen. Provtrycket och provets längd bestäms av projekteringen eller installationsföretaget – för H.P.W.-fördelaren gäller dock en fast övre gräns: max. provtryck är 10 bar. Fördelarens max. tillåtna drifttryck är 6 bar.

Arbetsgång

1. Kontrollera att alla kopplingar är åtdragna, slingorna öppna och systemet avluftat.
2. Om kulventiler är monterade, stäng av värmekällan och annan utrustning med lägre tillåtet tryck genom att stänga kulventilerna, så att de inte utsätts för provtrycket.
3. Anslut tryckpumpen med manometer och höj trycket gradvis till det värde som anges i projekteringen – aldrig över 10 bar.
4. Kontrollera under provet varje skarv med ögon och händer – kopplingarna på fördelaren, kulventilerna och eventuella skarvar i anslutningsledningarna.
5. Håll ögonen på manometern. Ett litet tryckfall i början är normalt för plaströr (röret vidgar sig något och vattentemperaturen ändras), men ett tryck som sjunker hela tiden utan uppenbar orsak tyder på en otäthet.
6. För in resultatet i ett protokoll: datum, provtryck, provtid, sluttryck och underskrift.

Vi rekommenderar att rören hålls trycksatta under gjutningen. Eventuell skada på ett rör när någon går på rören eller vid arbete med gjutmassan syns då direkt som ett tryckfall och kan repareras innan massan har härdat.

Första uppvärmningen

Efter gjutningen får pågjutningen inte värmas upp direkt. Starta den första uppvärmningen först när den tid som tillverkaren av gjutmassan anger har gått, och höj vattentemperaturen gradvis. Exakt uppvärmningsprogram (starttemperatur, takt för höjningen, hålltid) bestäms av tillverkaren av gjutmassan och golvbeläggningen.

Slingorna i ett hus skiljer sig både i längd och i värmebehov. Vattnet tar alltid minsta motståndets väg, så utan injustering skulle korta slingor få för mycket vatten och långa för lite. Resultatet blir överhettade och kalla partier, onödigt hög vattentemperatur och högre energiförbrukning. Flödesmätarna på H.P.W.-fördelaren mäter i området 0–5 l/min med en noggrannhet på ±10 %, de är dubbelreglerande och inställningen kan låsas.

Om du har en projektering

En golvvärmeprojektering anger det önskade flödet för varje slinga i l/min (eller i kg/h – 60 kg/h motsvarar cirka 1 l/min). Dessa värden ställer du helt enkelt in på flödesmätarna. Det är den mest exakta metoden, eftersom projektören känner till varje rums värmeförluster.

Utan projektering – beräkning utifrån värmebehovet

Slingans erforderliga flöde kan uppskattas med formeln:

Flöde [l/min] = Slingans effekt [W] / (69,8 × ΔT [K])

där ΔT är temperaturskillnaden mellan framledning och retur. För golvvärme dimensioneras vanligen 5 till 10 K. Exempel: en slinga i vardagsrummet ska avge 900 W vid ΔT = 5 K, flödet blir alltså 900 / (69,8 × 5) ≈ 2,6 l/min. Talet 69,8 kommer från vattnets värmekapacitet – en liter per minut överför 69,8 W för varje kelvin temperaturskillnad.

Om du inte heller känner värmebehovet – proportionell metod efter längd

Om alla slingor är lagda med liknande c/c-avstånd och rummen har liknande värmeförluster per m² kan en enkel proportionell metod användas. Slingans effekt är ungefär proportionell mot den yta den täcker och därmed mot rörlängden. Den längsta (mest krävande) slingan får ett flöde enligt formeln ovan, och övriga slingor ställs in i proportion till sin längd jämfört med den längsta slingan. Ett illustrerande exempel finns i tabellen nedan.

På H.P.W.-fördelarens nedre balk finns integrerade termostatventiler (returventiler) – en på varje slinga. Termostathuvuden eller ställdon monteras direkt på dem. Medan flödesmätaren bestämmer hur mycket vatten som högst kan strömma genom slingan, stänger och öppnar termostatventilen på returen slingan efter behov – och styr på så sätt temperaturen i rummet.

Tre nivåer av reglering

• Utan rumsreglering – slingorna är bara injusterade med flödesmätarna och temperaturen styrs av värmekällan (till exempel utetemperaturstyrt). Enklast, men utan möjlighet till olika temperatur i varje rum.
• Termostathuvud på ventilen – en billig och underhållsfri lösning. Huvudet känner av temperaturen vid fördelaren, inte i rummet, så det fungerar snarare som en begränsning av vattentemperaturen i slingan än som verklig rumsreglering.
• Ställdon och rumstermostater – ställdonet på ventilen styrs av rumstermostaten i respektive rum. Slingan stängs när önskad temperatur har nåtts i rummet och öppnas när temperaturen sjunker. Detta är den bekvämaste och mest energisnåla lösningen.

Att tänka på med ställdon

• Anslutning – kontrollera att huvudet eller ställdonet passar ventilanslutningen på fördelaren. Om du är osäker, kontakta oss innan du köper.
• Strömlöst stängt eller öppet – ställdon tillverkas i båda utförandena. Välj den typ som passar din reglering.
• Pumpen när slingorna är stängda – om alla slingor stängs samtidigt skulle pumpen arbeta mot stängda ventiler. Lösningen är att regleringen stänger av pumpen (när ingen termostat begär värme), eller att en slinga lämnas utan ställdon, till exempel i badrummet.
• Zonindelning med förnuft – golvvärme reagerar långsamt. Täta, stora temperaturändringar i rummen är mindre fördelaktiga än en stabil temperatur med måttlig sänkning.

Golvvärme behöver låg vattentemperatur. Om samma värmekälla även försörjer radiatorer eller en varmvattenberedare, eller om det är en fastbränslepanna, bereds vattnet till golvvärmen i en shuntkrets: en shuntventil blandar in svalare returvatten i det varma vattnet från värmekällan och en separat cirkulationspump för det till fördelaren.

Säkerhetstermostat AVANSA TH 2A (anliggningstermostat)

Anliggningstermostaten AVANSA TH 2A (312034) fästs med en fjäder direkt på röret eller på fördelaren. När den inställda temperaturen nås slår bimetallen i den om kontakten – kopplad som frånkoppling bryter den fasen till golvvärmekretsens pump när framledningsvattnet är för varmt. Temperaturområdet är 20–90 °C, kopplingsdifferensen 8–3 °C, spänningen 230 V och kapslingsklassen IP 20; den monteras på rör upp till 2" i diameter. Ställ in frånkopplingstemperaturen enligt projekteringen och rekommendationerna från tillverkarna av gjutmassan och golvbeläggningen – i vanliga gjutna system sätts säkerhetsgränsen klart under fördelarens max. tillåtna drifttemperatur (+80 °C). Överlåt elinkopplingen åt en elektriker.

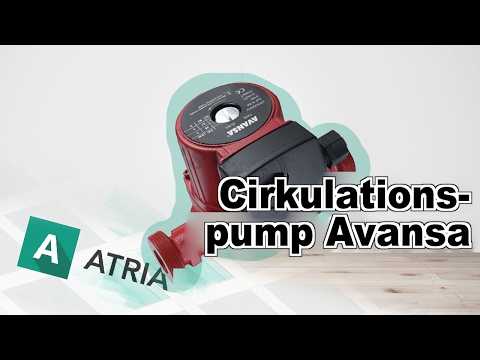

Cirkulationspumpar AVANSA 25/4/130 och 25/6/130

För golvvärmens shuntkrets eller för cirkulation av vattnet i systemet passar trehastighetspumparna AVANSA med byggmåttet 130 mm och anslutningsgängan 6/4". Hastigheten väljs med en omkopplare på kopplingsboxen.

• AVANSA 25/4/130 – lyfthöjd 4 m, max. flöde 48 l/min, effekt 72/53/38 W. För mindre system med färre och kortare slingor.
• AVANSA 25/6/130 – lyfthöjd 6 m, max. flöde 55 l/min, effekt 93/67/46 W. För större system och längre slingor.

Pumpens lyfthöjd måste täcka slingans tryckfall – det beror på rörlängden, antalet slingor och armaturernas motstånd. I en vanlig villa räcker oftast en pump med lyfthöjd upp till 6 m. Ställ vid injusteringen in den lägsta hastighet där även den mest krävande slingan når önskat flöde. Mer om AVANSA-pumpar och termostater finns på avansa-europe.com.

Radiatorer i samma system

Om H.P.W.-fördelaren försörjer radiatorer (fördelarsystem) eller om det i huset finns radiatorer utöver golvvärmen, passar termostatsatsen AVANSA TH6 för radiatorer med sidoanslutning – en termostatventil DN15 i vinklat utförande 1/2" med vätskefyllt huvud enligt EN 215. Huvudets skala motsvarar temperaturer från 6 °C (*) via 20 °C (läge 3) till 28 °C (läge 5). För radiatorer med bottenanslutning finns injusteringssatsen HPW Set2, som du hittar bland tillbehören.

Efter injusteringen och den första uppvärmningssäsongen bör systemet fungera utan ingrepp. Ändå lönar det sig att en gång om året, helst i början av uppvärmningssäsongen, ägna fördelaren några minuter.

• Trycket i systemet – kontrollera manometern vid värmekällan. Om trycket sjunker hela tiden, leta efter en läcka; regelbunden påfyllning tillför systemet syre och föroreningar.
• Avluftning – kontrollera att den automatiska avluftningsventilen inte droppar och att det inte hörs bubblande ljud från slingorna.
• Flödesmätare – jämför visningen med värdena i protokollet. Ett klart lägre flöde i en slinga kan tyda på luft eller smuts.
• Termometrarna på kulventilerna – skillnaden mellan framlednings- och returtemperaturen visar hur systemet avger värme. En mycket liten skillnad vid högt flöde tyder på att pumpen går onödigt fort.
• Ställdon – kontrollera att slingorna öppnar när termostaten begär värme och stänger när behovet upphör.
• Skarvar – kontrollera okulärt att kopplingar och kulventiler inte visar spår av fukt.

Om du behöver stänga av en slinga (till exempel vid byte av golvbeläggning), stäng den på både framledning och retur – övriga rum värms vidare. Vid ingrepp i hela fördelaren stänger du kulventilerna; systemet behöver inte tömmas.

Allt du behöver för monteringen – kulventiler, skåp, rör och kopplingar – hittar du på sidan Tillbehör, och en jämförelse mellan fördelare i mässing och rostfritt stål i avsnittet Fördelare i rostfritt stål. Tillbaka till översikten över H.P.W.-fördelare.
